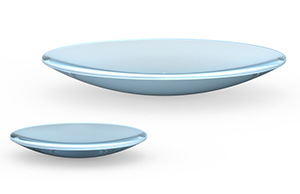

OPTOMAN のARコートレーザーレンズは、さまざまなレーザー用途で平行光を効率的に集光するよう
設計されています。IBS 技術によるコーティングで高透過率・低吸収を実現し、反射損失や熱影響を最
小化します。ラインナップには平凸レンズ（Plano-Convex: PCX）や平凹レンズ（Plano-Concave:PCV）があり、PCX はスポットへの集光に、PCV はビームの拡大や発散制御に用いられます。産業用レーザー加工や科学的計測など、ターゲット波長に対して精度と効率を保証します。
主な特長
| コーティングタイプ | Ion Beam Sputtering (IBS) |
|---|---|
| 直径 | 25.4 mm (+0/0.1 mm) |
| 端厚さ | 6.35 mm +/-0.1 mm |
| 中央厚さ | 3.179 mm (+/-0.1 mm) |
| 有効径 | >80% |
| 表面品質 | S1/S2: 20-10 S-D |
| 面精度 | S1/S2: <λ/6@633 nm per CA |
| 保護面取り | 0.2-0.4 x 45° |
| LIDT | >0.25 J/cm², 515 nm, 500 fs, 10kHz |
常時在庫・スタンダード製品
| 型番 | 基板タイプ | 直径 (mm) | コーティング | 焦点距離 (mm) | 曲率半径 (mm) | 面精度 | 価格 (EUR) |
|---|---|---|---|---|---|---|---|
| CV-F50-UVFS-25.4- CT2.0-AR636-AR636 |
Plano - Concave |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | -50 | -23 | <λ/6 over CA |
140 |
| CV-F100-UVFS-25.4-CT2.0-AR636-AR636 | Plano - Concave |
25.4 | AR < 0.1% @ 515 nm + 1030 nm | -100 | -46 | <λ/6 over CA |
140 |
| CX-F100-UVFS-25.4-ET2.0- AR636-AR636 |
Plano - Convex |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | 100 | 46 | <λ/6 over CA |
140 |
| PCX-F150-UVFS-25.4-ET2.0- AR636-AR636 |
Plano - Convex |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | 150 | 69 | <λ/6 over CA |
140 |
| PCX-F200-UVFS-25.4-ET2.0- AR636-AR636 |
Plano - Convex |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | 200 | 92 | <λ/6 over CA |
140 |
| PCX-F250-UVFS-25.4-ET2.0- AR636-AR636 |
Plano - Convex |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | 250 | 115 | <λ/6 over CA |
140 |
| CX-F300-UVFS-25.4-ET2.0- AR636-AR636 |
Plano - Convex |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | 300 | 138 | <λ/6 over CA |
140 |
| PCX-F400-UVFS-25.4-ET2.0- AR636-AR636 |
Plano - Convex |
25.4 | AR< 0.1% @ 515 nm + 1030 nm | 400 | 184 | <λ/6 over CA | 140 |
| PCX-F250-UVFS-25.4-ET2.0-AR548-AR548 | Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 250 | 115 | <λ/6 over CA | 115 |
| PCX-F200-UVFS-25.4-ET2.0-AR548-AR548 | Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 200 | 92 | <λ/6 over CA | 115 |
| PCX-F150-UVFS-25.4-ET2.0- AR548-AR548 |
Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 150 | 69 | <λ/6 over CA | 115 |
| PCX-F100-UVFS-25.4-ET2.0- AR548-AR548 |
Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 100 | 46 | <λ/6 over CA | 115 |
| PCV-F100-UVFS-25.4-CT2.0-AR548-AR548 | Plano - Concave |
25.4 | AR<0.1% @ 1030 nm | -100 | -46 | <λ/6 over CA | 115 |
| PCV-F75-UVFS-25.4-CT2.0- AR548-AR548 |
Plano - Concave |
25.4 | AR<0.1% @ 1030 nm | -75 | -345 | <λ/6 over CA | 115 |
| PCX-F500-UVFS-25.4-ET2.0-AR548-AR548 | Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 500 | 230 | <λ/6 over CA | 140 |
| PCX-F300-UVFS-25.4-ET2.0-AR548-AR548 | Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 300 | 138 | <λ/6 over CA | 115 |
| PCX-F400-UVFS-25.4-ET2.0-AR548-AR548 | Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 400 | 184 | <λ/6 over CA | 115 |
| PCX-F700-UVFS-25.4-ET2.0-AR548-AR548 | Plano - Convex |
25.4 | AR<0.1% @ 1030 nm | 700 | 3221 | <λ/6 over CA | 115 |
| PCV-F50-UVFS-25.4-CT2.0-AR548-AR548 | Plano - Concave |
25.4 | AR<0.1% @ 1030 nm | -50 | -23 | <λ/6 over CA | 115 |
| PCX-F500-UVFS-25.4-ET2.0-AR636-AR636 | Plano - Convex |
25.4 | AR < 0.1% @ 515 nm + 1030 nm | 500 | 230 | <λ/6 over CA | 140 |
| PCX-F700-UVFS-25.4-ET2.0-AR636-AR636 | Plano - Convex |
25.4 | AR < 0.1% @ 515 nm + 1030 nm | 700 | 3221 | <λ/6 over CA | 140 |
