OPTOMAN の IBS コーティング分散ミラーは、ウルトラファーストレーザーシステムでの分散を精密に管理するよう設計されており、パルスの時間特性を厳密に制御できます。意図的に制御された色分散を導入することで、他の光学部品によって引き起こされる分散効果を補償し、かさばるプリズムやグレーティングのコンプレッサーに代わるコンパクトでアライメントの影響を受けにくいソリューションを提供しま
す。
分散ミラーは、オフ共鳴の光共振器内での干渉効果によって分散を生じる Gires–Tournois 干渉計（GTI）ミラー、あるいは波長依存の浸透深さを利用して遅延特性を調整するチャープミラーとして機能させることができます。グレーティングやプリズムと比較して、高次分散が低く、帯域幅が広い（>100 nm）
場合は位相が逆位相のGDD振動を持つチャープミラーペアを用いることで、滑らかで振動の少ない圧縮を実現します。
主な特長
| コーティングタイプ | Ion Beam Sputtering (IBS) |
|---|---|
| スペクトル範囲 | 193-5000 nm |
| 反射率 | >99.9% |
| サイズ | 3-420 mm |
| 平坦性 | up to <λ/20 |
| 表面品質 | up to 10-5 S-D over CA (MIL-PRF-13830B) |
| LIDT | >0.13 J/cm², 1030 nm, 182 fs, 1000 Hz, 148 μm |
| GDD | up to ±10000 fs² |

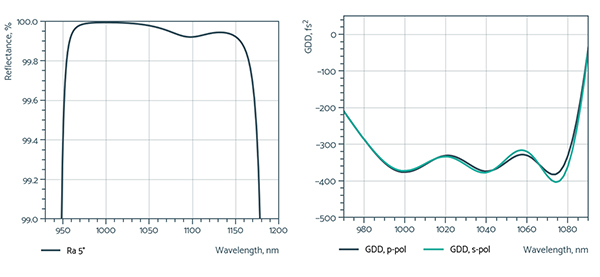

デザイン例
HR>99.9% @ 980 – 1080nm, AOI = 5°
GDD: -350fs² ± 120fs² @ 980 –1080nm, AOI = 5°
常時在庫・スタンダード製品
| 型番 | 直径 (mm) | 厚さ (mm) | コーティング | GDD | 入射角 (deg) | 価格 (EUR) |
|---|---|---|---|---|---|---|
| PP-UVFS-25.4-6.35-LLM214 | 25.4 | 6.35 | HR>99.9% @ 980 – 1080nm | 350fs² ± 120fs² @ 980 –1080nm |
5 | 220 |
| PP-UVFS-12.7-6.35-LLM214 | 12.7 | 6.35 | HR>99.9% @ 980 – 1080nm | 350fs² ± 120fs² @ 980 –1080nm |
5 | 180 |
| PP-UVFS-25.4-6.35-LLM302 | 25.4 | 6.35 | HRs>99.9% @ 505-525 nm | -200fs² +/- 100fs² @ 505 – 525 nm |
45 | 510 |
| PP-UVFS-25.4-6.35-GTI7+ | 25.4 | 6.35 | Rp & Rs >99.8% @ 1010 - 1050 nm | -400 fs² +/-100 fs² @ 1025 - 1055 nm | 0-10 | 200 |
| PP-UVFS-25.4-6.35-BBHR77 | 25.4 | 6.35 | HRs > 99.5% @ 1320 nm | -2500 +/-1000fs²@ 1315-1325 nm | 45 | 980 |
| PLW-DEG0.5-UVFS-12.7-5.0-GTI7 | 12.7 | 5.0 | HRp & HRs
>99.8% @ 1010 - 1050 nm |
-600 fs²+/-150 fs² @ 1025 - 1055 nm |
0-10 | 70 |
| PLW-DEG0.5-UVFS-12.7-5.0-GTI7+ | 12.7 | 5.0 | Rp & Rs
>99.8% @ 1010 - 1050 nm |
-400 fs² +/-100 fs² @ 1025 - 1055 nm |
0-10 | 95 |
