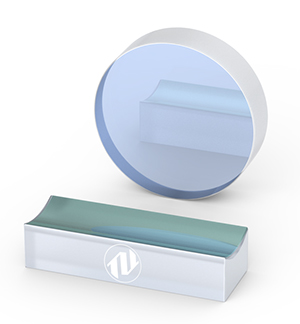

OPTOMAN の球面ミラーは、曲面反射面を用いてレーザービームを集光、コリメート、または方向転換するための精密光学素子です。高密度のIBSコーティングにより高い反射率、高LIDT、最小限の散乱・吸収を実現しており、高平均出力・高ピーク出力レーザーに最適です。
曲率半径（ ROC ） のバリエーションを取り揃え、凹面（負のROC）と凸面（正のROC）の両方を提供します。凹面は色収差を導入せずに光を集光するため、ビーム整形、精密イメージング、照明系に適します。凸面は視野を拡大し、診断や光学系で正立虚像を生成します。「これらのミラーは私のレーザーシステムのビーム品質を維持しますか？高出力パルスや長時間の露光に耐えられますか？」 — こうした懸念に対して、OPTOMAN の球面ミラーは配慮されて設計されています。
主な特長
| コーティングタイプ | Ion Beam Sputtering (IBS) |
|---|---|
| スペクトル範囲 | 193-5000 nm |
| 反射率 | >99.9% |
| サイズ | 3-420 mm |
| 平坦性 | up to <λ/20 |
| 表面品質 | up to 10-5 S-D over CA (MIL-PRF-13830B) |
| 曲率半径 | up to -10000 |

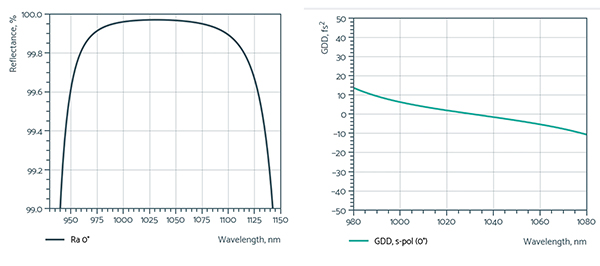

デザイン例
HR>99.9%@1010 - 1050 nm, AOI = 0°
GDD R <15 fs²
常時在庫・スタンダード製品
| 型番 | タイプ | 直径 (mm) | コーティング | 入射角 (deg) | ROC (mm) | 面精度 | 価格 (EUR) |
|---|---|---|---|---|---|---|---|
| PCV-R2500-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -2500 | λ/10 over CA |
190 |
| PCV-R200-UVFS-25.4-ET6.35- ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -200 | λ/10 over CA |
190 |
| PCV-R600-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9% @ 1010 - 1050 nm | 0 | -600 | λ/10 over CA |
190 |
| PCV-R800-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -800 | λ/10 over CA |
190 |
| PCV-R1500-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -1500 | λ/10 over CA |
190 |
| PCX-R500-UVFS-25.4-CT6.35-ULLM8 | Plano - Convex |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | 500 | λ/10 over CA |
190 |
| PCX-R1000-UVFS-25.4-CT6.35-ULLM8 | Plano - Convex |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | 1000 | λ/10 over CA |
190 |
| PCX-R600-UVFS-25.4-CT6.35-ULLM8 | Plano - Convex |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | 600 | λ/10 over CA |
190 |
| PCV-R100-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -2500 | λ/10 over CA | 150 |
| PCV-R400-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -400 | λ/10 over CA |
190 |
| PCV-R1000-UVFS-25.4-ET6.35-ULLM8 | Plano - Concave |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | -1000 | λ/10 over CA |
190 |
| PCV-R1250-UVFS-12.7-ET6.0-ULLM8 | Plano - Concave |
12.7 | HR>99.9%@ 1010 - 1050 nm | 0 | -1250 | λ/10 over CA |
190 |
| PCX-R600-UVFS-25.4-CT6.35-ULLM8 | Plano - Convex |
25.4 | HR>99.9%@ 1010 - 1050 nm | 0 | 600 | λ/10 over CA |
190 |
| PCV-R100-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -100 | λ/10 over CA |
190 |
| PCV-R200-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -200 | λ/10 over CA |
190 |
| PCV-R400-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -400 | λ/10 over CA |
190 |
| PCV-R600-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -600 | λ/10 over CA |
190 |
| PCV-R1250-UVFS-12.7-ET6.0-ULLM9 | Plano - Concave |
12.7 | HR>99.9%@ 500 - 530 nm | 0 | -1250 | λ/10 over CA | 190 |
| PCX-R500-UVFS-25.4-CT6.35-ULLM9 | Plano - Convex |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | 500 | λ/10 over CA | 190 |
| PCX-R600-UVFS-25.4-CT6.35-ULLM9 | Plano - Convex |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | 600 | λ/10 over CA | 190 |
| PCV-R800-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -800 | λ/10 over CA | 190 |
| PCV-R1000-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -1000 | λ/10 over CA | 190 |
| PCX-R1000-UVFS-25.4-CT6.35-ULLM9 | Plano - Convex |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | 1000 | λ/10 over CA | 190 |
| PCV-R1250-UVFS-12.7-ET6.0-ULLM9 | Plano - Concave |
12.7 | HR>99.9%@ 500 - 530 nm | 0 | -1250 | λ/10 over CA | 190 |
| PCV-R1500-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -1500 | λ/10 over CA | 190 |
| PCV-R2500-UVFS-25.4-ET6.35-ULLM9 | Plano - Concave |
25.4 | HR>99.9%@ 500 - 530 nm | 0 | -2500 | λ/10 over CA | 190 |
| PCV-R300-UVFS-50.8-ET9.52-UBBHR38 | Plano - Concave |
50.8 | HR>99.9%@ 925 -1170 nm | 0 | -300 | λ/10 over CA | 800 |
| Product Code | Plano - Concave |
50.8 | HR>99.9%@925 - 1170 nm | 0 | -500 | λ/10 over CA | 900 |
| Product Code | Plano - Concave |
50.8 | HR>99.9%@925 - 1170 nm | 0 | -1000 | λ/10 over CA | 900 |
| Product Code | Plano - Concave |
25.4 | HR>99.9%@1010 - 1050 nm | 0 | -100 | <λ/10@633 nm over CA | 150 |
| Product Code | Plano - Concave |
25.4 | HR>99.9%@1010 - 1050 nm | 0 | -1000 | <λ/10@633 nm over CA | 190 |
| Product Code | Plano - Concave |
25.4 | HR>99.9%@1010 - 1050 nm | 0 | -400 | <λ/10@633 nm over CA | 190 |
| Product Code | Plano - Concave |
12.7 | HR>99.9%@1010 - 1050 nm | 0 | 1250 | <λ/4 over CA |
110 |
| Product Code | Plano - Convex |
25.4 | HR>99.9%@1010 - 1050 nm | 0 | 600 | <λ/10 over CA | 190 |
| Product Code | Plano - Concave |
25.4 | HR>99.9%@1010 - 1050 nm | 0 | -800 | <λ/10 over CA | 190 |
| Product Code | Plano - Concave |
50.8 | HR>99.9% @ 925 - 1170 nm | 0 | -500 | <λ/10@633 nm per CA | 900 |
