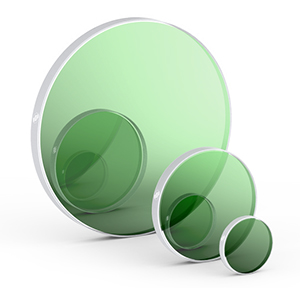

OPTOMAN の高出力薄膜ポラライザは、従来のポラライザが不十分な高出力レーザー用途向けに設計されています。これらはIBS誘電体多層膜コーティングを用い、S偏光と P偏光を高い消光比かつ低吸収で効率的に分離します。多層コーティング設計により、S偏光は反射、P偏光は透過するという強い偏光依存性が得られ、高い効率とほとんど無視できる光損失を実現します。これらのポラライザは多くの場合 45°入射で最適化され、反射光と透過光を 90°に分離しますが、他の入射角に合わせたカスタム設計も可能です。高透過率・高反射率・優れたLIDTにより、極限条件下でも安定で長寿命の動作を保証します。
主な特長
| コーティングタイプ | Ion Beam Sputtering (IBS) |
|---|---|
| スペクトルレンジ | 193-5000 nm |
| 消光比 | up to 10000:1 |
| サイズ | 3-420 mm |
| 面精度 | up to <λ/20 |
| 表面品質 | up to 10-5 S-D over CA (MIL-PRF-13830B) |
| LIDT | >0.77 J/cm², 1030 nm, 190 fs, 300 kHz, 175 μm |
| GDD | < 20 fs² |

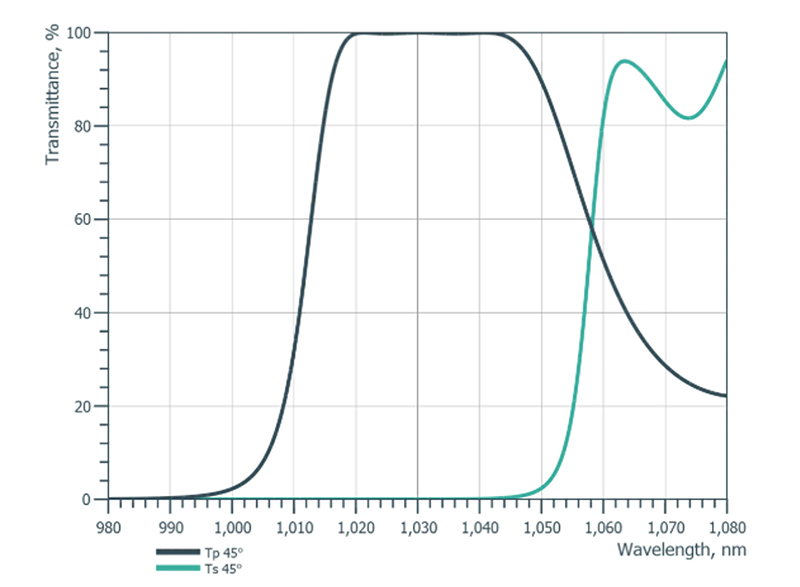

デザイン例
IRs>99.9% @ 1030 nm + Tp>98% (>99% best efforts) @ 1030 nm
常時在庫・スタンダード製品
| 型番 | 直径 (mm) | 厚さ (mm) | コーティング | 入射角 (deg) | 面精度 | 価格 (EUR) |
|---|---|---|---|---|---|---|
| PP-UVFS-25.4-3.0-BTFP28 | 25.4 | 3.0 | Rs > 99.9%& Tp > 98% @ 515 nm | 55.4 | <λ/8 over 15 mm area |
175 |
| PP-UVFS-25.4-3.0-BTFP17 | 25.4 | 3.0 | Rs > 99.8% @ 1030 nm + Tp > 99% @ 1030 nm | 55.4 | <λ/8 over 6 mm area | 255 |
| PP-UVFS-25.4-6.35-TFP86 | 25.4 | 6.35 | Rs > 99.9% @ 1064 nm + HTp > 98% @ 1064 nm (Tp/Ts> 1000:1) | 45 | λ/10 over
9 mm area |
230 |
| PP-UVFS-25.4-3.0-TFP4527 | 25.4 | 3.0 | Rs>99.9%& Tp>98% @ 515 nm | 45 | <λ/8 over
15mm area |
205 |
| PP-UVFS-25.4-3.0-TFP4526 | 25.4 | 3.0 | Rs>99.9%& Tp>98% @ 1030 nm | 45 | <λ/8 over
15mm area |
335 |
| PP-UVFS-50.8-8.0-TFP4526 | 50.8 | 8.0 | Rs>99.9%& Tp>98% @ 1030 nm | 45 | <λ/8 over
15mm area |
580 |
| PP-UVFS-12.7-3.0-TFP67 | 12.7 | 3.0 | Rs>99.9% @
1030 nm +
Tp>98%
(>99% best efforts) @ 1030 nm |
45 | <λ/3 over CA | 160 |
| PP-UVFS-25.4-6.35-TFP67 | 25.4 | 6.35 | Rs>99.9% @
1030 nm +
Tp>98% (>99% best efforts) @ 1030 nm |
45 | <λ/4 over CA | 250 |
| PP-UVFS-25.4-6.35-TFP95 | 25.4 | 6.35 | HRs > 99.6% + HTp > 95% @ 343 nm | 45 | <λ/10 over 15mm area | 240 |
