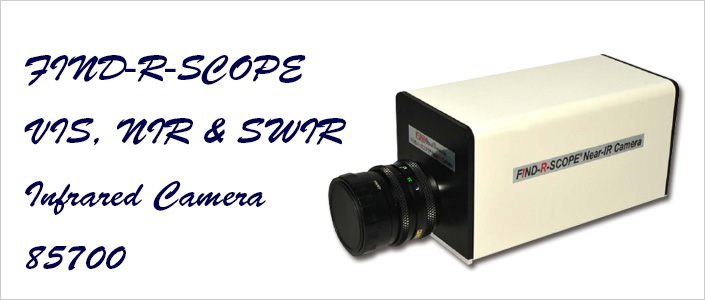

FIND-R-SCOPE「85700」「85706」は可視から近赤外のレンジ（400 - 1800 nmまたは400 - 2200 nm）で機能します。白黒のモノクロビデオ出力が特徴です。電源、25 mm f1.4レンズ、専用ケースが標準装備です。
製品概要
| スペクトル感度 | 85700 : 400-1800 nm | 85706 : 400-2200 nm |
|---|---|
| 出力信号 | NTSC or PAL Video, 1Vp-p composite |
| ディテクタ | 25mm High Performance Infrared Vidicon |
| 出力コネクタ | BNC |
| レンズ | “C” Mount 25 mm, ƒ/1.4 with manual iris |
| ゲイン | Selectable, Auto Gain and 4 fixed values |
| スタンダード焦点距離 | 101 mm, (4") to infinity |
| 感度領域 | Visible, Near-IR, Short Wave-IR |
| ピーク感度 | 600nm |
| 水平解像度 | Up to 700 TV Lines |
| スキャニング（NTSC） | 525 Lines/60 Fields/30 Frames |
| 電源 | 100-240 Vac, 50/60Hz. 36 volts to camera |
| SN比 | 68db |
| 残像 | 45-60% after 3 TV fields (50ms) |
| 外部接続 | RS-170 Video Output via BNC Connector |
| 寸法（レンズなし） | 110.3 x 111.2 x 216.4 mm |
- On-Offスイッチ
- 外部プロセッサ不要
- オート/マニュアルゲイン調整
- 高解像度
- ケラレなし
- ガンマ補正
- ホワイトクリップ機能
- 水晶発振子によるタイミング信号
- Cマウントレンズ対応
- 自動ビーム電流
- On-Offインジケーター
- 電源付き
FIND-R-SCOPE 「85700」「85706」は可視から近赤外の電磁スペクトル400 - 1800 nmまたは400 - 2200 nmで駆動する近赤外カメラです。長年の実績で証明されている近赤外ビューイング技術を採用しております。高い解像度を持つビジコンCCTVカメラは、肉眼で見えない対象物をクリアなイメージで見る事ができます。
カメラは三脚に取り付ける事が可能です。他に外部で処理を行う付属品は必要ありません。映像はビデオ入力対応のモニターであれば見ることができます。カメラからのビデオ出力は直接ビデオレコーダーに入力できますし、フレームグラバーボードなどの映像入力ボード経由でコンピュータにも入力できます。CEマーク取得済みです。
アプリケーション例
目に見えない光源のビームのアライメント：近赤外レンジのレーザーやLED光源のビームアライメントに使用されます。
近赤外レンジの光強度：近赤外ED光源の光強度の確認や光フィルターの透過特性の観察に使用されます。
監視や秘密裏の観察：赤外光を照明としている暗闇での監視に使用されます。
顕微鏡：カメラは顕微鏡にマウントされ、IC内部欠陥の発見や生物医学研究に使用されます。
外部映像処理：ビデオキャプチャー経由後に処理を行うソフトウェアなどの更なる映像処理のために利用できます。
生物医学：目に見えない果物の痛みの発見、目に見えない植物の病気の発見、保護色をまとう小さい昆虫の発見に利用できます。
文書の精査や偽造発見：消された筆跡の解読、変更や上書きの検査、摩耗や漂白などの偽造技術によって消された特定のインクの修復に利用されます。
電機業界：シリコン結晶・半導体ウエハーのストレスパターンの検知に使用されます。
産業界：織物や絵画、コーティングに使用されている多くの染料・顔料を近赤外光は透過するので、目に見えない欠陥の発見に使用されます。
美術品解析・真贋判定：赤外線リフレクトグラフィは、ペイント表面の下、堆積したすすや埃の下、くすんだ・光沢の出過ぎたニスの下を見ることができます。肉眼で見えない修正等を発見することができます。
