Lynx S3

超高安定モノリシックLittrowシステム

Lynx S3

LYNX S3は一切妥協のない、モノリシック外部キャビティーレーザーシステムです。そのデザインは、レーザー冷却・トラッピング、ボース・アインシュタイン凝縮や量子コンピューティングなどの厳しいアプリケーションで自動運転できるように最適化されています。

  • 概要
  • 仕様
  • ダウンロード
  • ビデオ1
  • ビデオ2

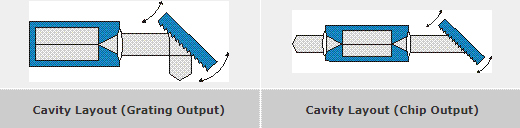

Littrowキャビティ構成図

■波長

  • 370～1700 nm

■パワー

  • 最大出力200mW
  • 秀逸な量子効率
  • 高いファイバー結合効率

■チューニング性能

  • ARコートレーザーダイオード使用
  • ピエゾアクチュエータによる10MHz以上の分解能を誇るfineチューニング
  • 30GHzまでの広いモードホップフリー波長可変レンジ
  • ビーム補正

■狭線幅

  • 線幅　< 100 kHz @ 1ms
  • 卓越したサイドモード抑圧比　> 40dB

■周波数ロッキングパフォーマンス

  • 共振しにくいピエゾ変調
  • 高速電流変調
  • 高い温度安定性
  • 低い音響的影響
  • 秀逸の長期ロッキング安定性

■高い柔軟性

  • 空間出力またはファイバー出力
  • 定電流・定出力動作モード（オプション）

■プラグアンドプレイ設定

  • 自動ピエゾチューニング（パワー読み出し機能付き）
  • GPIB、RS232、USB対応

■オプション

  • 光アイソレータ
  • シングルモードPM光ファイバー
  • 高速電流変調
  • その他

■用途

  • 分光・光プロセス制御
  • テラヘルツ波発生用シードレーザー
  • レーザー冷却、光トラッピング、Bose-Einstein凝縮（BEC）
  • 絶対距離干渉法
  • レーザー・OPOシーディング
  • 非線形光学処理
  • 光ファイバーシステムの特性評価
Model Wavelength Power Tuning (total) Tuning (fine)
LYNX-S3-0405-030 402-406nm 30mW >3nm >10GHz
LYNX-S3-0670-020 665-675nm 20mW >10nm >10GHz
LYNX-S3-0705-030 695-708nm 30mW >10nm >10GHz
LYNX-S3-0730-020 725-735nm 20mW >10nm >10GHz
LYNX-S3-0770-100 755-775nm 100mW >20nm >10GHz
LYNX-S3-0780-120 767-792nm 120mW >20nm >10GHz
LYNX-S3-0785-120 775-795nm 120mW >20nm >10GHz
LYNX-S3-0830-100 805-840nm 100mW >20nm >10GHz
LYNX-S3-0850-100 830-870nm 100mW >20nm >10GHz
LYNX-S3-0920-100 890-940nm 100mW >20nm >10GHz
LYNX-S3-0960-100 920-985nm 100mW >50nm >10GHz
LYNX-S3-1060-100 1030-1075nm 100mW >40nm >10GHz
LYNX-S3-1220-100 1170-1270nm 100mW >100nm >10GHz
LYNX-S3-1340-030 1290-1380nm 30mW >90nm >30GHz
LYNX-S3-1430-100 1390-1430nm 100mW >30nm >30GHz
LYNX-S3-1550-050 1480-1580nm 50mW >100nm >30GHz
LYNX-S3-1580-050 1560-1620nm 50mW >60nm >30GHz
LYNX-S3-1650-030 1600-1800nm 30mW >200nm >30GHz
