Mid-IRバンドル

PIR fiber

特徴

  • 0.2～18µmの広いレンジ対応のマルチスペクトルファイババンドル
  • 光ファイバ数千本までバンドル可能
  • カスタム対応可
  • 高温・低温用特別設計
  • 標準・カスタム対応コネクタ・フェルール
  • 光源の多分岐用途
  • 複数光源の取りまとめ
  • ビーム断面の変形

artの中赤外域の特殊ファイバの開発は、カルコゲナイド赤外(CIR）ファイバという他にない独自の製品を生み出しました。カルコゲナイド赤外ガラス（As2・S3）は1.1～6.0µmレンジの赤外放射を伝送します。artのCIRファイバは前述の波長レンジにおいて、低損失・低吸収が特徴のダブルポリマーコーティングを施されたコア・クラッド構造で線引きされています。高い柔軟性・伝送性能を備えた中赤外ファイバは、1.5～18µmの用途の商用ファイババンドル・コンバータの生産を可能にしました。

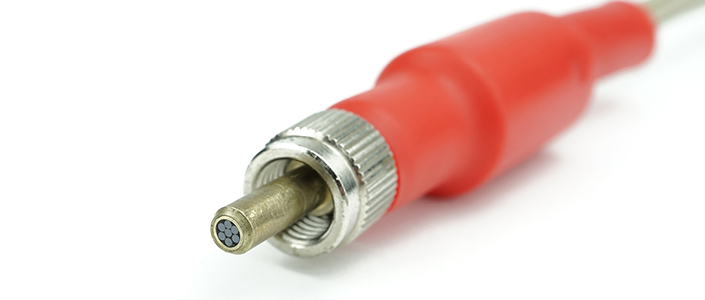

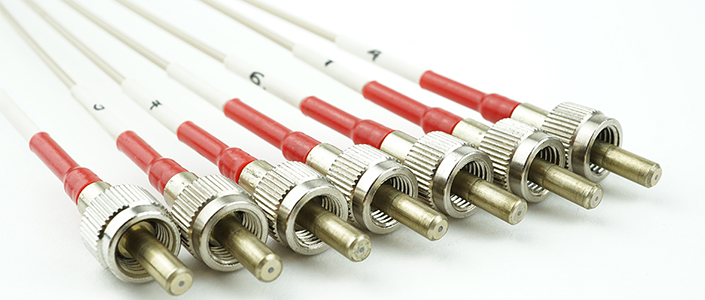

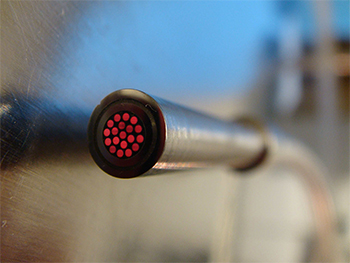

バンドルファイバ

バンドルファイバ

仕様

スペクトルレンジ 1.5 – 6 µm

(Chalcogenide fibers)

 6 – 18µm

(Polycrystalline fibers)
ファイバコア / クラッドサイズ (µm) 200, 300, 400, 500
全長 (m) Up to 10
保護チューブ Metal, PVC coated

Flexible Hard Plastic Polymer PEEK
NA from 0.3
温度レンジ -200°C +100°C
光コネクタ SMA; Long SMA; FC/PC; ST

アプリケーション

  • 分光
  • 医療診断
  • 光センサ
  • レーザー光伝送
  • 高温測定
  • 分析機器
  • 化学分析
