光ファイバATRプローブ

ATRファイバプローブ

特徴

  • 近赤外・中赤外全域において高スループット

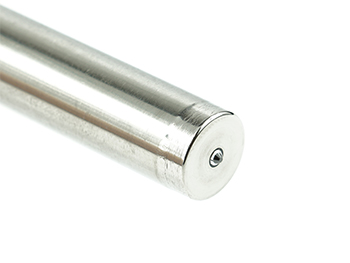

  • 死角なしの液体浸漬が可能なATRチップ
  • 過酷な環境下での使用に耐えうるフレキシブルかつ堅牢な構造
  • 全ての分光器・自動プロセスインターフェースに互換性あり

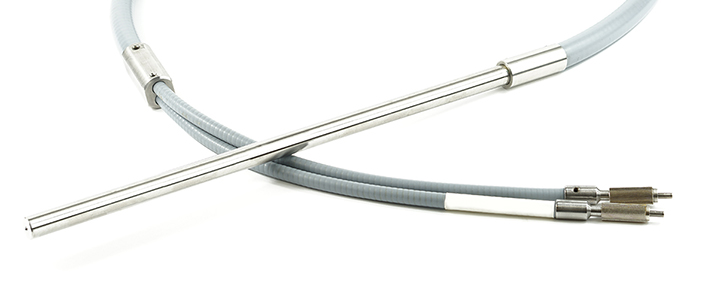

FlexiSpec®シリーズは全反射測定法の最新世代の製品です。この近赤外・中赤外ファイバATRプローブは、あらゆるタイプのFTNIR・FTIR、その他の赤外分光器、分光光度計、赤外LEDまたは量子カスケードレーザー用センサなどに使用できます。特許出願中のATR浸漬光ファイバプローブは、研究室、パイロットプラント、全自動プロセス制御での反応モニタリングに最適です。

pic

pic

仕様

プローブタイプ Di- ATR ZnSe- ATR Si- ATR ZrO₂- ATR
波長レンジ 5.2-16.7μm
600-1900 cm-1		 3.2-16.7μm
600-3100 cm-1		 3.2-16.7μm
600-3100 cm-1		 1.1-6.7μm
1550-9000 cm-1
ファイバタイプ PIR-900/1000
Silver Halide		 PIR-900/1000
Silver Halide		 PIR-900/1000
Silver Halide		 CIR 500/550
Chalcogenide glass
温度レンジ-100°C / + 140°C -100°C / + 140°C -100°C / + 140°C -100°C / + 90°C
圧力 (max)200Bar (300 Bar)
on request		 10 Bar 100 Bar 100 Bar
全長 1.5m (opt.:1m to 5m)
シャフト長 300mm (opt.: 100-700 mm)
シャフト径 12mm, 6.3mm (opt.:3mm)
シャフト材質 Hastelloy C22
レッグ長 500mm (opt. 200 – 500mm)
保護チューブ材質 Liquid Tight SS-Conduit, KOPEX-Tube
最小曲げ半径 130mm
入出力コネクタ Long SMA (opt.: any other type)
互換性のあるインターフェース Ceramat-FOS or SensoGate-FOS

アプリケーション

  • リアルタイム反応モニタリング
  • プロセス分析テクノロジー（PAT）
  • リモート重合制御
  • 化学・石油化学・原子力・生物薬剤学・食品業界のプロセス分析テクノロジーにおける現場赤外分光
