Opticis（オプティシス）社DVIマトリクスルータOMM-1000は、ハイパーリンクターミナル（シリアル通信）やテルネット(telnet)、ウェブブラウザ（LAN）のような一般的なPCソフトウェアだけでなく、同梱されている専用ソフトウェアを使うことによって16 DVI入力、16デジタルディスプレイ出力まで切り替えができます。イージープログラミング機能によりフロントキーの手動入力や、RS-232やTC/PIPインターフェイスを使ったコマンドライン（ASCIIやバイナリーコード）入力のような様々な方法を行え、他のビデオコントローラーやコントロールソフトウェアを使って融通性のあるインストールを提供します。入出力カードはDVI 4ポートで構成され、それゆえユーザーはOMM-1000メインフレームにカードを差し込むことによって4x4から16x16まで入出力チャンネルをコンフィギュレーションできます。電気DVI（型式SDVI-4EI/SDVI-4EO）と光DVI信号（型式SDVI-1FI/SDVI-1FO）入出力カードがあります。光DVI入出力カードはOPTICIS製光ファイバー1本伝送の光DVI延長機DVFX-100のみを使って動作します。DVIソースやデジタルモニターで様々に構成されるシステムと幅広い互換性をサポートします。入出力間のDDC//HDCP機能を実行するだけでなく、幅広い互換性のために入力に対してユーザーにEDIDを指定させるよう設計されています。組み込まれた映像信号発生器及び診断機能は、ユーザーが容易にインストールの問題を解決するのに役立ちます。そしてクワッドマルチビューアカードはインストールコストを節約します。

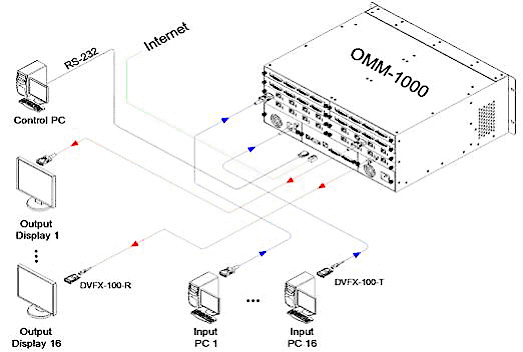

接続図
主な特徴
- 16 x 16までの電気及び光入出力コンフィギュレーション可能。最小コンフィギュレーション 4 x 4。
- WUXGA (1920 x 1200) at 60Hz及び1080p (1920 x 1080)までのグラフィックコンピューター解像度をサポート
- DDC/HDCPをサポート（電気入出力のみ）。
- 様々なコントロール方式を提供（RS-232C、TCP/IP、Web、キーボタン入力）。
- マルチビューア機能（カード型式QDVI-O）を用意。
- クイックトラブルシューティングのための診断機能を提供。
- 簡単インストールのための参照ビデオ出力と、モニタリング出力付。
- ３つのEDIDマネジメント機能を提供（デフォルトモード。アウトプットコピーモード。オートミックスモード）。
- 幅広い動作温度範囲、0~40℃を提供。
- 電源及びファンエラー表示を提供。
- UL/EN60601、FCC/CEに準拠。
技術仕様
| 項目 | 基本仕様 |
|---|---|
| 映像解像度 | 1024x768からWUXGA(1920x1200), @60HzまでのメインVESA解像度及びメイン垂直周波数 |
| HDCP | サポート：電気DVI入出力。非サポート：光DVI信号入出力。 |
| スケーリング機能 | なし |
| マルチビューア | QDVI-O出力カードを使ってクアッドビュー及びピクチャーインピクチャー |
| 入出力 | 16x16（入出力カード1枚に4ポートあり） |
| 参照映像出力 | WUXGA, 1080p, SXGA, 720p。インストールに便利なように10パターンを提供 |
| 診断 | 1)入出力リンク状態 2)ソース&ディスプレイリンク状態 3)WEBを通じた遠隔操作によるEDID, HDCP情報 |
| コンフィギュレーション | 内部メモリで現在の接続&コントロール状況を保存及び読み出し。 |
| EDIDマネジメント | 1)デフォルトモード 2)アウトプットコピーモード 3)オートミックスモード |
| 色 | 黒 |
| スイッチング速度 | <1秒（ディスプレイによるフォーマットサーチングが無い場合） |
| 寸法 | W440 x D380 x H178 mm (4U, 19”) |
| 重量 | <11kg（シングル電源の時の正味重量） |
| 電源 | 100~240VAC, 50-60Hz |
| 冷却システム | 冷却ファン（強制空冷システム） |
| 動作温度 | 0～50℃ |
| 認可 | UL/EN60601, CE, FCC class B |
| コントロールシステム | フロントキー、RS-232、TCP/IP、Web |
| 前面キーボタン | LEDキー |
入出力カード仕様
| 項目 | 型式 | 入/出力ポート |
|---|---|---|
| DVI入力 | SDVI-4EI | 4 x DVI-Dメス |
| DVI出力 | SDVI-4EO | 4 x DVI-Dメス |
| クワッド出力 | QDVI-O | 1 x DVI-Dメス + 1x SC/PCメス |
| IファイバーDVI入力 | SDVI-1FI | 4 x SC/PCメス |
| IファイバーDVI出力 | SDVI-1FO | 4 x SC/PCメス |
梱包内容
メインフレーム 1台、選択した入出力カード（電気DVI入出力カード、光DVI信号用入出力カード、DVIマルチビューア出力カード）、電源コード1本、電源供給1個（デュアル電源供給はオプション）、ファームウェアダウンロードケーブル1本、RS-232ケーブル（ストレート）1本、PCソフトウェアCD 1枚。
