バランスレシーバー

10G製品
バランスレシーバー
【型番名】
DSC-R405 - バランスレシーバー　14 GHz
DSC-R405ER - バランスレシーバー　20 GHz

DSC-R405はさまざまなデジタル・アナログの用途に使用できる、超リニアなPINバランスレシーバーです。0dBmまでの光入力に対してリニアなレスポンス、0.6Vp-pのリニアな出力電圧、+5dBmのRF出力、300 V/Wの差動変換ゲインが特長です。R405は２つの帯域のバージョン (14 and 20GHz)から選択でき、３つのパッケージオプション（シングル出力のKコネクタ、差動GPPO、小型の共平面導波路表面実装パッケージ）があります。

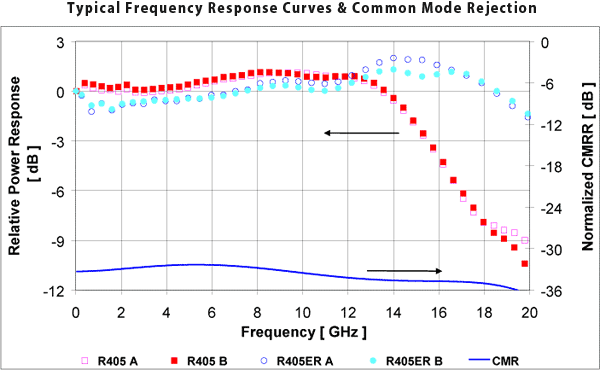

Frequency Response Curve

特徴

  • 低PDL（typ. 0.05dB）
  • 高い同相信号除去比　> 30dB
  • ワイドな波長レンジ 800-1650nm
  • RIN・ASEノイズのDCポーションのキャンセルによる感度の改善
  • コンパクトなピグテイルパッケージ
  • 高い密封構造・Bellcore GR-468　適合
  • １つのデバイスで多くの波長に対応でき、在庫費用の削減にも貢献できます。

アプリケーション

  • DPSK/DQPSK: Differential Phase/Polarization Shift Keying or Differential Quadrature Phase Shift Keying
  • Rapid Doppler-shift LIDAR measurements
  • Coherent Lightwave Systems
  • RF over fiber (RoF)
  • OFDM
  • Laser RIN cancellation

参考データ

DSC-R405 10.7Gb/s RZ-DPSK Eye Diagram

DSC-R405 chart

Lab Buddy

Lab Buddy忙しい実験室や大学の研究室など、スキル・経験の違うさまざまなユーザーが高価な機器を取り扱う場所では、不適切な取り扱いによりそれらを故障させてしまうことも考えられます。このようなことがご心配な方は、O/Eコンバータタイプの「Lab Buddy」をお薦め致します。

>> Lab Buddyのページへ
