バランスレシーバー PIN+TIA
 |
【型番名】 DSC-R410 - 40Gb/s 差動PIN+TIA バランスレシーバー |
DSC-R410バランスレシーバーシリーズはDPSK、DQPSK、Dual-Polarization DPSKといった44Gb/sまでの様々な用途に最適です。R410はシングルまたはデュアルのバランスレシーバーの２つの構成からお選びいただけます。またどちらもLab Buddyオプションを付けることが可能です。
R410モジュールはペアのバランスフォトダイオードと、ピーク検知機能付でハイゲインのlimiting transimpedance amplifierより構成されております。R410は1800 V/Wの高いゲイン、秀逸のOSNR、+2dBmまで光を入力できることが特長です。他には、偏波ビームスプリッタ―（PBS）とディレイライン干渉計（DLI）、２つのバランスレシーバーで構成されたデュアル偏波モジュールとしてもご提供できます。このモジュールは素晴らしいOSNRパフォーマンスを持ち、光出力モニターやDLI温度温度チューニングといった機能があります。
- 整合の取れた応答力とRF応答の40Gb/sバランスレシーバー
- ACフォトカレントのモニターが可能なピーク検出機能
- 高い差動変換ゲイン 1,800V/W
- 大きなASEノイズローディング時でも低いBER
- 高い応答性 @1310nm, 1550nm & Lバンド
- 低PDL （typ. 0.1dB）
- 400mWの低ワット損
- 差動またはシングルエンドRF出力
- 高い信頼性のInGaAsフォトダイオードとアンプIC
- 40Gb/sのDQPSK・DPSKシステム
- コヒーレント光波システム
- バランス型テスト用機材向けのフロントエンドO/Eコンバータ
- 軍事用通信

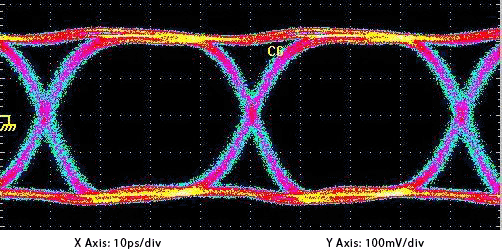

Demodulated 48Gb/s RZ-DQPSK Eye Pattern (-3dBm Optical Input each PD)

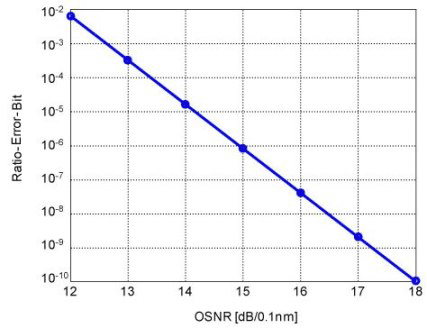

42.8Gb/s RZ-DPSK BER vs. OSNR (0dBm Optical Input each PD)
忙しい実験室や大学の研究室など、スキル・経験の違うさまざまなユーザーが高価な機器を取り扱う場所では、不適切な取り扱いによりそれらを故障させてしまうことも考えられます。このようなことがご心配な方は、O/Eコンバータタイプの「Lab Buddy」をお薦め致します。
