5～25 Wモデル

L12

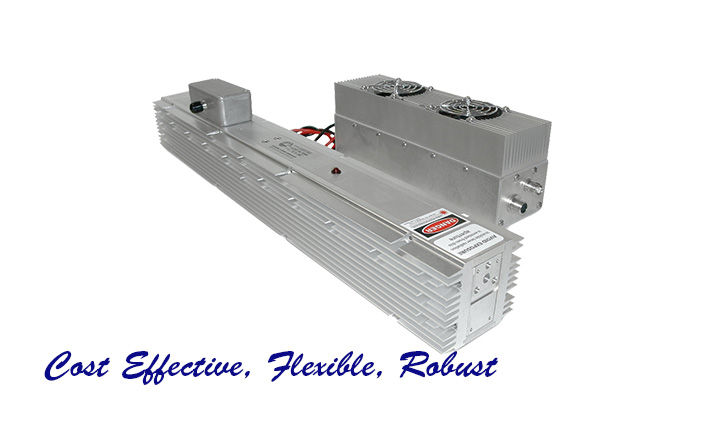

L12 picture

日々のマーキングなどの用途において、L12はサイズ・パワー・コストの3点でベストな組み合わせを実現しました。L12のキャビティはM2=1.1の真円に近いビームを発振できるよう特別にデザインされました。この理想的なビームは最小レベルのマーキングが可能であり、1D・2Dバーコードの鮮明さ・可読性を最大レベルまで引き上げています。

同じサイズでスーパーパルスモードの「P」モデル、CW/スーパーパルス両駆動の「D」モデルがあります。スーパーパルスはセラミックのような硬いワークに向いており、高いピークパワーはポリカーボネートのような材料に対して熱影響部（HAZ, heat-affected zone）を最少限に抑える事ができます。

アプリケーション

  • パッケージ・ラベルのバーコードマーキング
  • 低出力ガラスエッチング
  • 電気部品のマーキング

オプション

  • 直線偏光
  • 水冷
  • リアルタイムパワーモニター
  • 9.3µmまたは10.2µm波長での最適化
  • アイソトープガス充填

L12ベースモデルの特長

  • 12 W CW
  • 完璧に近いビーム品質　M2=1.1
  • パッケージのレーザーコーディングに最適

L12P（パルス）の特長

  • 30 Wまで引き上げられたピークパワー
  • 100 µsまで短縮された立ち上がり・立ち下がり時間

L12D（デュアル駆動）の特長

  • 1台でL12とL12Pの両方の機能
  • CWで12 Wの出力・最大ピークパワー30 W

仕様

モデル L12 L12P
（スーパーパルス）
供給電圧 28 V 48 V
供給電流 7 A 5 A
パワー 12 W 30 W (peak power)
M2 1.1
ビームウエスト 2.4 mm
ビームウエスト位置 出力カプラー
ビーム拡がり角（全角） 5.5 mrad
パワー安定度 +/- 10 %
波長 10.6 µm around
立上がり/立下り時間 200 µs 100 µs
偏光 ランダム
冷却要件 空冷
レーザーサイズ L 20 x W 2.8 x H 3.8 inch （L 508 x W 71 x H 97 mm）
RFドライバーサイズ L 9.6 x W 2.7 x H 3.4 inch （L 244 x W 69 x H 86 mm）
