特徴
- 1.1～6.5µmレンジでの高い透過率
- 2.5～4.0µm・4.5～5.0µmレンジでの0.2～0.3dB/mの低いロス
- 8～500µmのコアレンジ
- 温度レンジ -50～+90℃

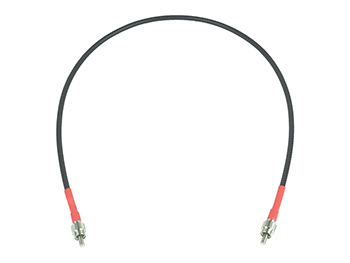

art photonicsは1.1 - 6.5µmの中赤外レンジのファイバケーブル・FlexiRay®を提供します。量子カスケードレーザーの光伝送、フレキシブル赤外イメージングシステムなど幅広い用途で使用されています。コア径や光コネクタ、保護チューブは標準モデルでも色々選択ができます。artのテクノロジーはコネクタフェルール内部の精密な位置、ファイバ端面の完璧な品質を実現しました。各ファイバは細かな品質検査を受けた後に出荷されます。
仕様
| 光ファイバタイプ | Chalcogenide Step Index Multimode |
|---|---|
| スペクトルレンジ | 1.1 – 6.5 µm |
| ファイバコア / クラッドサイズ | see parameters of standard Chalcogenide fibers |
| NA | see parameters of standard Chalcogenide fibers |
| 最小曲げ半径 | PEEK tubing – 130mm metal PVC coated tubing – 80mm stainless steel tubing – 80mm stainless steel silicone-coated tubing – 130mm |
| 光コネクタ | SMA-905; FC/PC or FC/APC |
| 温度レンジ | -50°C to + 90°C |
| 型番 | タイプ | コア径 (µm) | クラッド径 (µm) | 保護ジャケット (µm) | NA | 最小曲げ半径 (mm) |
|---|---|---|---|---|---|---|
| CIR8/300 | Step Index Single-mode | 8±1 | 300±15 | 400±20 | 0.25 ± 0.02 | 60 |
| CIR50/250 | Step Index Few-mode | 50±3 | 250±10 | 410 ± 20 | 0.13 ± 0.02 | 50 |
| CIR250/300 | Step Index Multimode | 250±10 | 300±15 | 400 ±30 | 0.30 ± 0.03 | 60 |
| CIR340/400 | Step Index Multimode | 340±10 | 400±15 | 510 ± 30 | 0.30 ± 0.03 | 80 |
| CIR500/550 | Step Index Multimode | 500±10 | 550±15 | 700 ± 30 | 0.30 ± 0.03 | 100 |
アプリケーション
- 中赤外分光
- フレキシブル赤外高温測定
- フレキシブル赤外イメージング
- 量子カスケードレーザーの光伝送

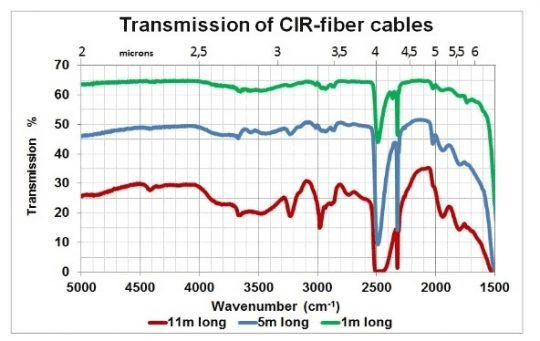

データ
