特徴
- スペシャルレーザーファイバ構造
- ハイパワーコネクタ HP-SMA・D80
- ハイパワー・高輝度レーザービームに適したフレキシブルで堅牢な構造

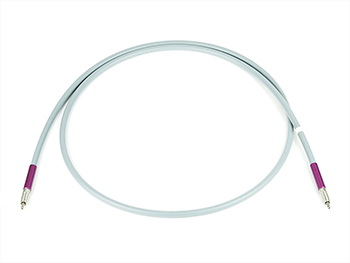

FlexiRay®ファイバケーブルは高輝度・高品質ビームのレーザー伝送に最適です。堅牢な設計のFlexiRay®は、産業・医療用途の長期間使用を確かなものにしております。最大の特長はハイパワー・高真空用途向けに600℃までの高温に耐えうることです。メタルコートのバンドルは、数kWのパワーレンジまでの複数レーザーの組み合わせを可能にしております。
art photonicsのテクノロジーは、コネクタフェルール内部の精密なファイバ位置と完璧なファイバ端面の品質を実現します。artの品質管理と保有機器、デジタルファイバ顕微鏡・赤外カメラ・パワーメーター・ビームプロファイラ・100Wダイオードレーザーなどにより出荷前検査を行い、顧客に最高のケーブルを届ける体制を整えております。
仕様
| 波長レンジ | 0.18–1.2µm (UV-VIS) or 0.35–2.4µm (VIS-NIR) |
|---|---|
| ファイバコア径 | 100, 200, 300, 400, 600, 800, 1000, 1200, 1500µm |
| NA | 0.22 ± 0.02 (Full Acceptance Angle 25°) 0.12 ± 0.02 (Full Acceptance Angle 14°) |
| 保護ジャケット | Nylon, Tefzel, Acrylate, Al, Cu |
| ケーブル保護チューブ | PVC coated Stainless Steel monocoil, bend protected Silicon coated Stainless Steel bend protection |
| コネクタタイプ | HP-SMA (High Power SMA); D-80 |
| 温度レンジ | -40°C to +600°C (Cu coated) |
| ケーブル長 | 1.5 & 3m ( optional: from 5cm to 50m) |
| バンドル数 | 3, 7, 19, 37, 64 |
| ケーブルタイプ | SMA | P-SMA | P+SMA | HP-SMA | HP-D80 |
|---|---|---|---|---|---|
| 最大パワー（W） | 5 | 30 | 150 | 300 | 900 |
| コネクタタイプ | SMA 905 | SMA 905 free fiber end | SMA 905 free fiber end | SMA, free fiber end, epoxy free, long coupling nut | D80 free fiber end, epoxy free, metal radiator |
| フェルール材質 | ARCAP | ARCAP | ARCAP; Copper-Alloy | ARCAP; Copper-Alloy | Copper-Alloy |
| ファイバ中心度（µm） | <6 | <6 | <6 | <10 | <10 |
| ファイバコア材質 | Pure fused silica: High OH¯ ( λ= 0.25 – 1.2 μm); Low OH¯ ( λ= 0.4 – 2.3 μm) | ||||
| コア径（µm） | 200, 400, 600, 800 (optional: other diameter and core shape) | ||||
| クラッド材質 | Fluorine doped fused silica | ||||
| NA | 0.22 ± 0.02 (Full Acceptance Angle 25°), (optional: NA= 0.12 ± 0.02) | ||||
| ケーブル長 | 1.5, 3.0, 5.0 (optional: from 5cm to 200m) | ||||
| 保護チューブ | Simplex | Polymer coated metal protection tube (optional PEEK) | |||
| 保護チューブ外形（mm） | 3.0 or 3.2 | 5.3; 6.4 | 5.3; 6.4 | 6.4 | 8.9 |
アプリケーション
- 金属・プラスチックのレーザー溶着
- レーザーカッティング・穴あけ
- 表面加工
- 医療用レーザーの光伝送
- レーザーレンジファインディング
- レーザー分光
