特徴
- CO2レーザー用ファイバで一番柔らかいファイバ
- 曲げた状態でも安定した光伝送
- フレネル反射ロスを抑える先進的テクノロジー”SMART"
- 40Wまでのパワーハンドリング

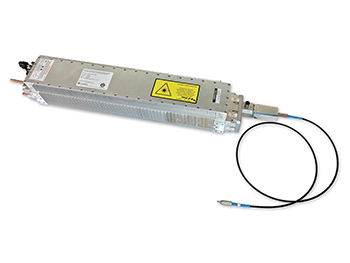

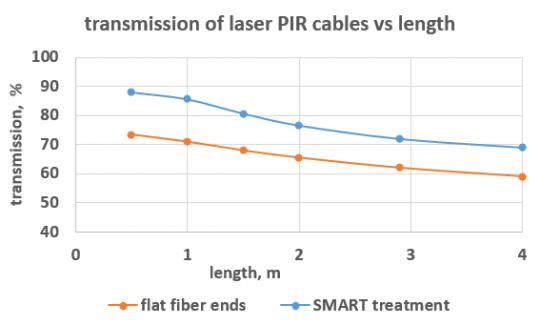

art photonicsは柔軟なCO2レーザー伝送用ハイパワーケーブルを提供します。多結晶赤外(PIR）ファイバケーブルは中空ファイバと違い、ファイバを曲げた状態でも安定した光伝送が可能なファイバです。独自のファイバ端面処理はフレネル反射を抑え、出力を10～12%アップすることを実現しました。
仕様
| 光ファイバタイプ | Polycrystalline Step Index Multimode |
|---|---|
| スペクトルレンジ | optimised for 9.2µm and 10.6µm |
| ファイバコア / クラッドサイズ | see table below |
| NA | 0.10 – 0.20 depending of the cable length |
| 最小曲げ半径 | PEEK tubing – 130mm metal PVC coated tubing – 80mm stainless steel tubing – 80mm stainless steel silicone-coated tubing – 130mm |
| 光コネクタ | SMA-905 with Titanium ferrule and free standing fiber end |
| 温度レンジ | -50°C to + 80°C |
| ファイバ長 | ≤ 5m |
| 型番 | タイプ | コア径 (µm) | クラッド径 (µm) | コーティング | CO2レーザーパワーハンドリング (W) | 最小曲げ半径 (mm) |
|---|---|---|---|---|---|---|
| PIR400/500 | Step Index Multimode | 400±10 | 500+0/-15 | no | 10 | 75 |
| PIR600/700 | Step Index Multimode | 600±15 | 700+0/-15 | no | 20 | 100 |
| PIR900/1000 | Step Index Multimode | 860±20 | 1000+0/-20 | no | 35 | 130 |
アプリケーション
- CO2レーザーを使った医療装置
- レーザー加工・レーザー治療
