特徴
- 3～18µmレンジでの高い透過率
- 9～13µmレンジでの0.2～0.3dB/mの低いロス
- 240～860µmのコアレンジ
- 最小限の経年劣化
- 非吸湿性・無毒性
- -50°C to 140°C オプションまたは真空オプションあり

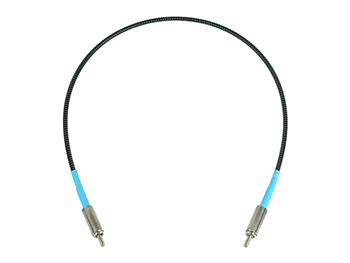

art photonicsは3 - 17µmの中赤外レンジのファイバケーブル・FlexiRay®を提供します。中赤外光伝送、分光、リモート温度センシングなど幅広い用途で使用されています。コア径や光コネクタ、保護チューブは標準モデルでも色々選択ができます。artのテクノロジーはコネクタフェルール内部の精密な位置、ファイバ端面の完璧な品質を実現しました。各ファイバは細かな品質検査を受けた後に出荷されます。
仕様
| 光ファイバタイプ | Polycrystalline Step Index Multimode |
|---|---|
| スペクトルレンジ | 3 – 17 µm |
| ファイバコア / クラッドサイズ | see parameters of standard Chalcogenide fibers |
| NA | 0.30 +/- 0.05 |
| 最小曲げ半径 | PEEK tubing – 130mm metal PVC coated tubing – 80mm stainless steel tubing – 80mm stainless steel silicone-coated tubing – 130mm |
| 光コネクタ | SMA-905, FC-PC or FC-APC with Titanium ferrule |
| 温度レンジ | -50°C to + 80°C |
| ファイバ長 | ≤ 15m depending on fiber diameter |
| 型番 | タイプ | コア径 (µm) | クラッド径 (µm) | 保護ジャケット (µm) | NA | 最小曲げ半径 (mm) |
|---|---|---|---|---|---|---|
| PIR240/300 | Step Index Multimode | 240±10 | 300+0/-10 | no | 0.35±0.05 | 45 |
| PIR400/500 | Step Index Multimode | 400±10 | 500+0/-15 | no | 0.35±0.05 | 75 |
| PIR600/700 | Step Index Multimode | 600±15 | 700+0/-15 | no | 0.35±0.05 | 100 |
| PIR900/1000 | Step Index Multimode | 860±20 | 1000+0/-20 | no | 0.35±0.05 | 150 |
アプリケーション
- 中赤外分光
- COレーザー・CO2レーザー
- フレキシブル赤外高温測定
- フレキシブル赤外イメージング
- 量子カスケードレーザーの光伝送
