超小型・ナノ秒パルス
エルビウムガラスレーザーモジュール
『RealSubns®』

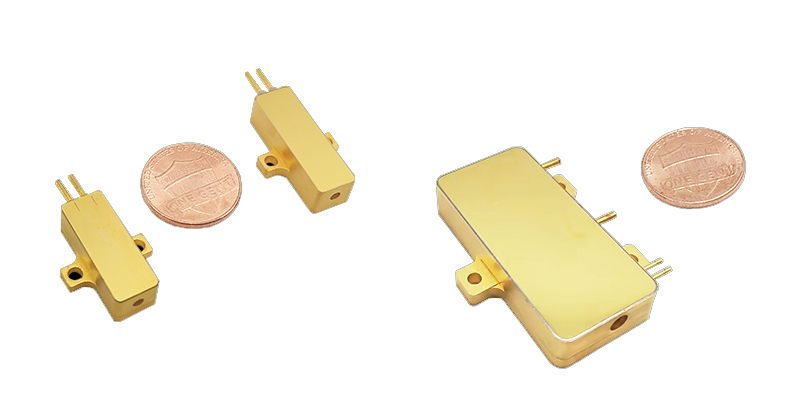

コイン2枚分サイズのエルビウムガラスレーザーモジュール『RealSubns®』は、RealLight社が独自に開発・設計・製造した、ダイオード励起・パッシブQスイッチ型レーザーです。レーザー増幅媒質として**エルビウムガラス（Er:Glass）**を使用しており、波長1535nmのアイセーフ（目に安全な）レーザーとして高い安全性を誇ります。網膜へのダメージを抑えつつ、精密なレーザー照射が可能です。高性能かつコンパクトな設計により、本製品はアイセーフ距離計測器、材料分析機器、センサーシステムなど、さまざまな分野で広く活用されています。
メーカー
Beijing RealLight Technology（中国）
特徴
- 波長：1535nm（アイセーフ）
- パルスエネルギー：5μJ〜2mJ
- 繰返し周波数：1Hz〜10kHz
- 小型・軽量設計（最小重量8g）
- 広い温度範囲での動作：-40℃〜+65℃
- 完全密閉構造で高い信頼性
- ダイオードレーザーパッケージング技術を採用
仕様
100-300µJモデル
| 波長 | 1535 nm | ||
|---|---|---|---|
| パルスエネルギー | 100 µJ | 200 µJ | 300 µJ |
| パルス幅 | 5 ns | ||
| 繰り返し周波数 | 10 Hz | ||
| 駆動電流 | 8 A | 8 A | 12 A |
| ビーム広がり（全角） | 10 mrad | 8 mrad | |
| ビームプロファイル | TEM00 | ||
| 重量 | 8 g | 10 g | |
| 寸法 (L×W×H) | 21 x 8 x 7 mm | 25 x 8 x 7 mm | |
| 動作温度 | -40 〜 60 ℃ | ||

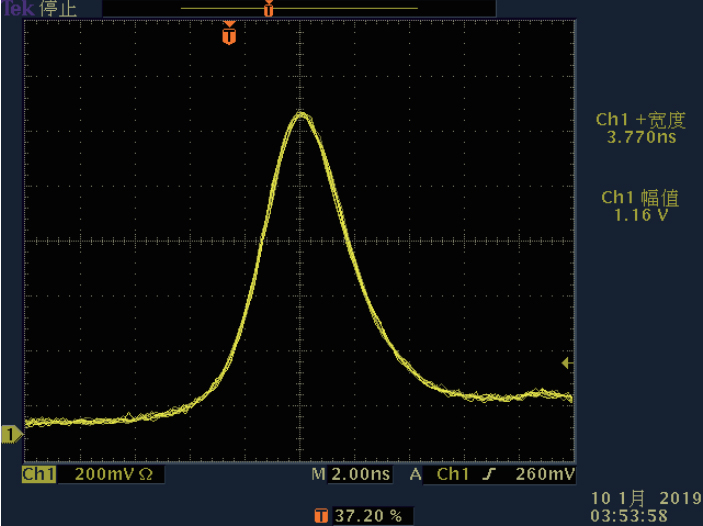

パルス波形

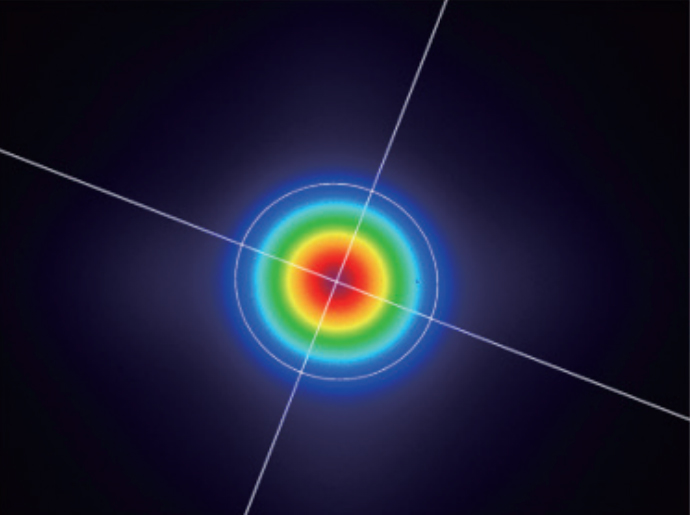

ビームプロファイル
2mJモデル
| 波長 | 1535 nm |
|---|---|
| パルスエネルギー | 2 mJ |
| パルス幅 | 11 ns |
| 繰り返し周波数 | 5 Hz |
| 駆動電流 | 70 A |
| 電圧 | 4 V |
| ポンプパルス幅 (typ) | 2.5 ms |
| ビーム広がり（全角） | 5 mrad |
| ビームプロファイル | TEM00 |
| 重量 | 100 g |
| 寸法 (L×W×H) | 48 x 25 x 12 mm |
| 動作温度 | -40 〜 60 ℃ |
| フォトダイオード出力信号 | 内蔵フォトダイオード |

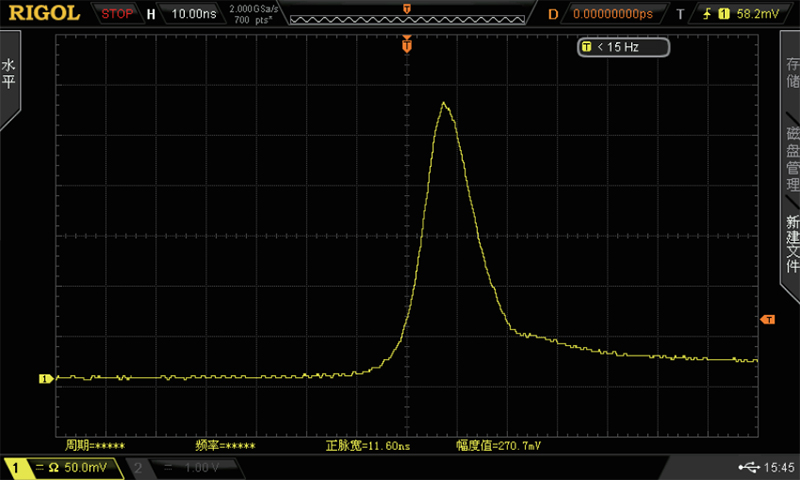

パルス波形

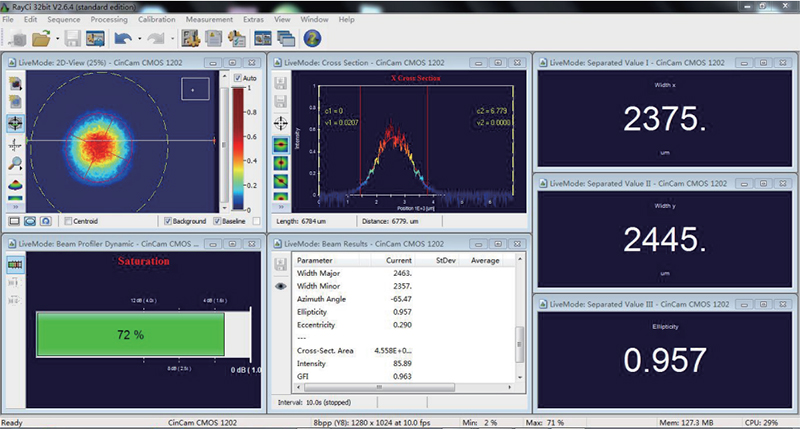

ビームプロファイル
