1.5µm・<200fs・20MHz
波長＆パルス幅可変
フェムト秒ファイバーレーザー
『FFL-TW-20』
PriTelのコンパクトフェムト秒レーザー「FFL-TW」シリーズは、フロントパネルのマイクロメータにより1530nmから1560nmのレンジで波長チューニングが可能です。繰り返し20MHzの本機はオプションでパルスコンプレッサを内蔵、1mのPMパッチコードで190fsのパルスを発振します。光出力ポートはメインに加えてモニター用のセカンドポートを装備、RFモニター用のポートもフロントパネルよりアクセス可能です。またオプションのピエゾによる共振器長調整機能によりパルス繰り返しの微調整を実現しています。量子関連、光スイッチ、光周波数コムなどの用途に広く使われています。
メーカー
PriTel（アメリカ）
特徴
- 波長可変 1530 〜 1560 nm
- パルスコンプレッサ内蔵 190 fs
- 2つの光出力ポート（メイン[PM]・モニター[SM]）
- パルス幅可変 0.2〜6 ps（バンドパスフィルタが複数必要）
- パルス繰り返し微調整オプション 19.999860 〜 20.000000 MHz
仕様
| モデル | FFL-TW-20 |
|---|---|
| 波長 | 1530 - 1560 nm可変 |
| スペクトル幅 | 21 nm @ 1550 nm |
| パルス繰り返し | 20.000000 MHz |
| パルス幅 | 190 fs @ 1560 nm with 1 m patchcord |
| プライマリ出力 | 3.5 mW @ 1550 nm |
| セカンダリ出力 | 12 uW @ 1550 nm |
| 光コネクタ | PM-FC/APC |
| 寸法・重量 | 10 cm x 26 cm x 36 cm / 7 kg |
カタログ

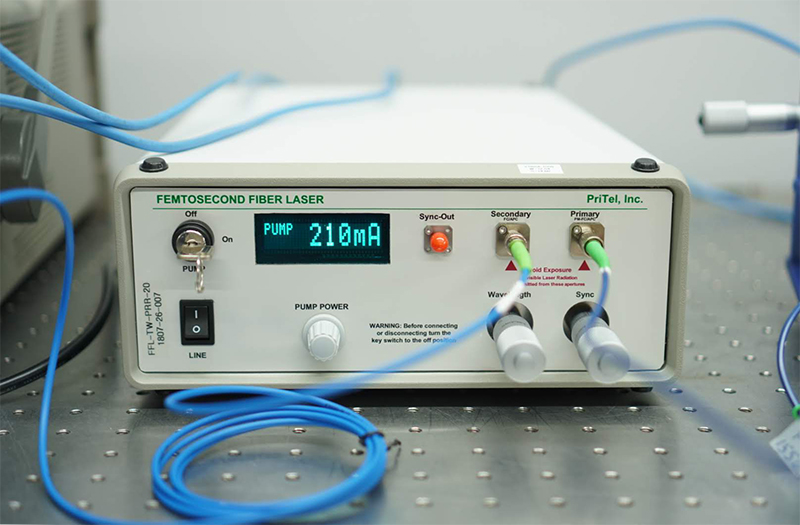

実機写真・データ

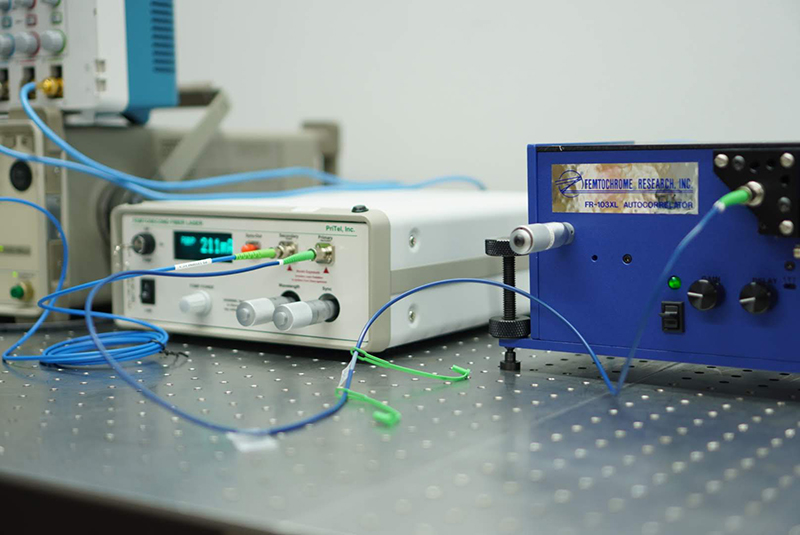

オートコリレータと接続

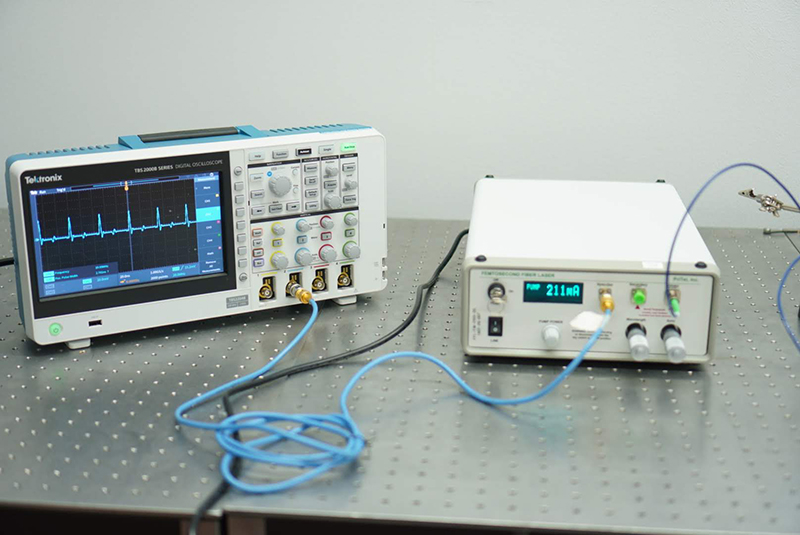

RFの観察

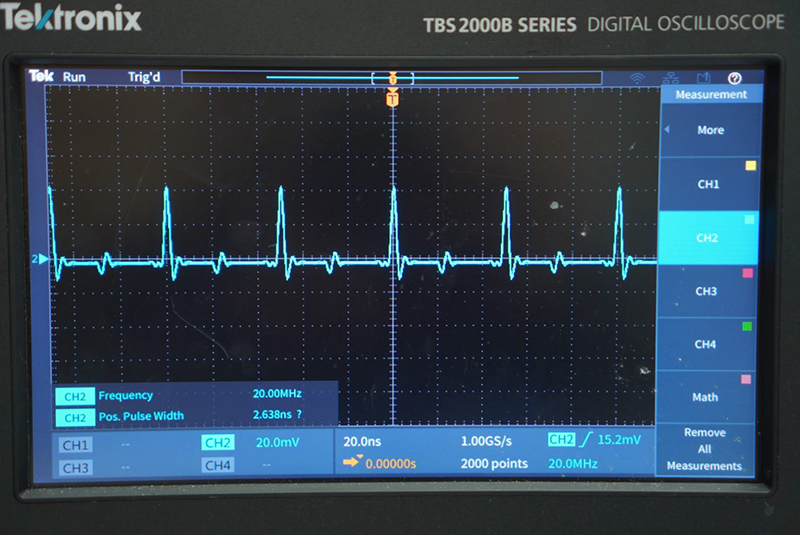

RF

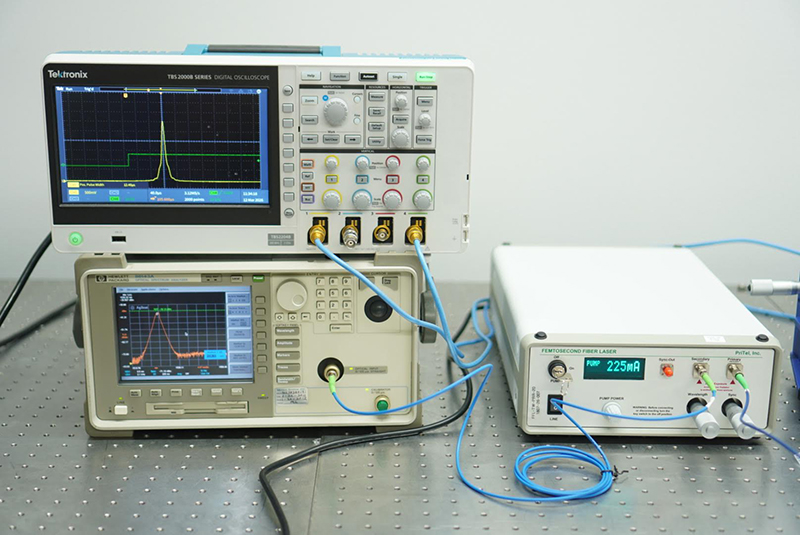

オートコリレーションと光スペクトル

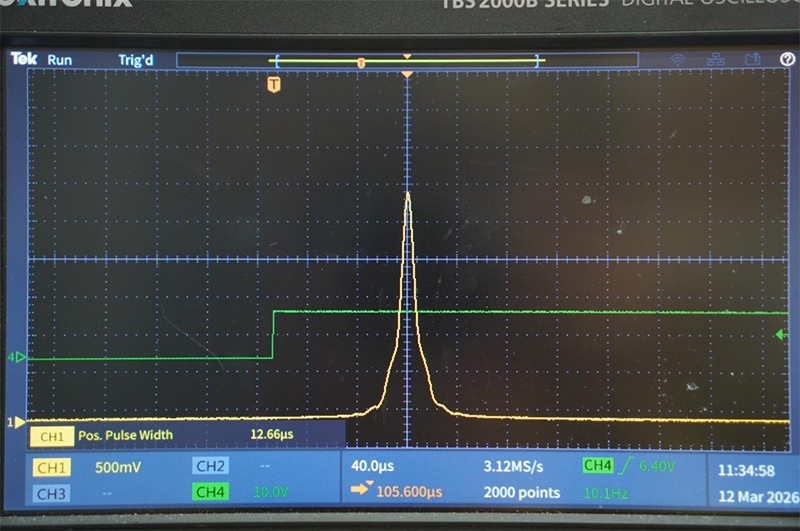

オートコリレーション

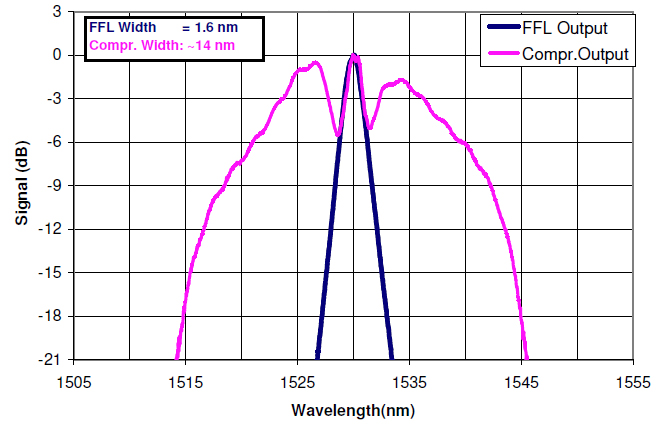

光スペクトル

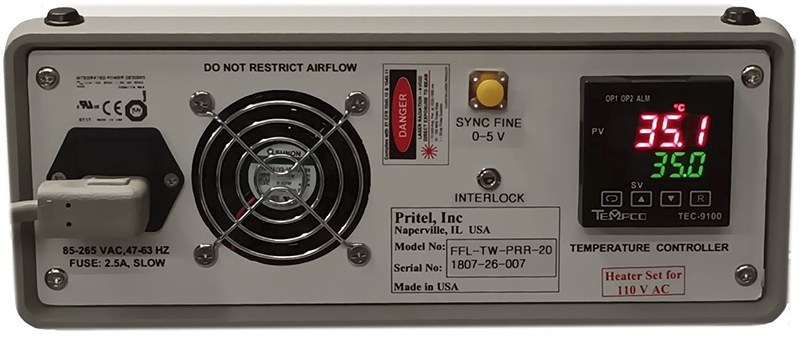

リアパネル

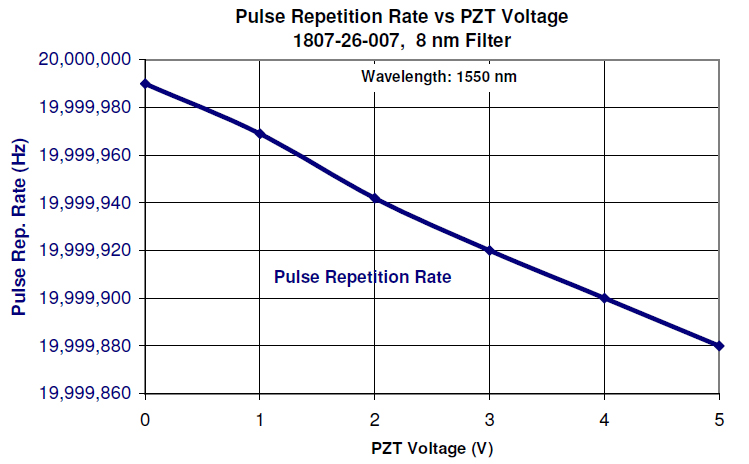

ピエゾ電圧 vs パルス繰り返し
