-- 193nmにおける深紫外コーティング比較 --
誘電体酸化物 vs フッ化物
ArFアルゴンフッ化物（ArF）エキシマレーザーは波長193nmの深紫外レーザーであり、半導体リソグラフィ・眼科手術・マイクロマシニング・科学研究などで広く使用されています。しかし、この波長での動作には特有の課題があります。高エネルギー光子への曝露により光学素子の劣化が加速するため、高い反射率と低吸収が不可欠です。さらにレーザーシステムの安定した性能と稼働率を維持するためには、環境安定性の確保も極めて重要となります。
これらの光学性能要求を満たすためには専用のコーティング技術の採用が不可欠です。主に用いられるアプローチは2つあり、固有の紫外透過性に優れるフッ化物ベースのコーティングと、耐久性および環境耐性に優れた誘電体酸化物ベースのコーティングです。両者とも193nmにおいて高い反射率を実現可能ですが、実際の使用環境における性能には大きな違いが見られます。
本ホワイトペーパーでは、193nm深紫外（DUV）レーザーシステムにおける長寿命・低メンテナンス・高安定性の光学コーティングに対する高まる需要について取り上げます。実際のArFリソグラフィシステムにおける誘電体酸化物コーティングの利点を紹介します。
メーカー
OPTOMAN（リトアニア）
基板に関する考察：SiO2（合成石英）対 CaF2（フッ化カルシウム）
193nm波長において主要な基板材料として浮上しているのは、石英ガラス（合成石英）とフッ化カルシウム（CaF2）です。特性がよく把握されており、加工が容易で熱安定性にも優れる合成石英は、多くの面で193nmにおける代表的な材料といえます。一方、CaF2のようなフッ化物結晶は深紫外領域で非常に高い透過性を持ちますが、誘電体基板、特にUVグレードの合成石英は、使用準備性や運用上の利点において優れています。
CaF2にはいくつか顕著な欠点があります。圧力に敏感であり、熱膨張係数が高いという特性を持っています。これらの性質に加え単結晶構造であることから、要求される光学的な平滑度まで加工することは非常に困難です。ニューヨーク州フェアポートのTropel社のジョン・ブルーニング氏によれば、この材料は「研磨が非常に難しい」とのことです。良好な表面仕上げを実現することは可能ですが、それを達成するには大きな手間とコストがかかります。
一方で、合成石英基板は堅牢でコスト効率に優れ、入手もしやすい材料です。これをIBS誘電体コーティングと組み合わせることで、長寿命でメンテナンスが容易な光学素子を実現できます。しかし光学システムの性能と寿命は、主にコーティング技術によって左右されます。
溶融石英基板とフッ化カルシウム基板の比較
| 基板種類 | 合成石英 | フッ化カルシウム |
|---|---|---|
| 193nm 透過率 | UVグレード合成石英は約180 nmまで透過 吸収係数は0.002 cm-1未満 |
吸収係数が0.0005 cm-1未満 優れた深紫外（DUV）性能 |
| 入手性・コスト | 大判ブランクが豊富・成熟した製造技術・低コスト | 脆い・吸湿性あり・高コスト・供給が限定的 |
| 研磨 | 数オングストローム（Å）レベルの表面粗さまで容易に研磨可能 | 研磨が困難で時間がかかり、高い欠陥発生のリスク |
| 機械的安定性 | 優れた堅牢性・複屈折が小さく広く使用されている |
脆い・応力下で機械的リスクあり |
| レーザー照射安定性 | 時間とともにコンパクション（圧密・光学特性の変化）が起こりやすいが、コーティングやグレード選定によって軽減可能 |
結晶構造によりコンパクション発生なし |
193nmにおけるコーティング技術：誘電体酸化物 vs フッ化物
193 nm光学系向けの誘電体コーティングは高反射率、耐損傷性、そして環境耐久性を兼ね備えており、要求の厳しい深紫外（DUV）用途に理想的です。通常Al2O2とSiO2から構成される多層膜スタックにより最大98-99%の反射率を達成でき、高反射ミラーに適しています。これらのコーティングはDUVレーザー誘起損傷に対して強い耐性を示し、改良型では高繰り返し周波数および中程度のフルエンス条件下でも長い動作寿命が実証されています。さらに、イオンビームスパッタリング（IBS）法で成膜された酸化物コーティングは優れた機械的強度と低い吸湿性を示し、最小限のメンテナンスで運用することが可能です。
フッ化物系コーティングは通常LaF2やMgF2から構成され、適切に高温（最大約400℃）で成膜された場合、193nmにおいて約92-98%の高い反射率を示します。しかしながらこれらにはいくつかの重要な課題があります。例えば、膜応力が高いこと、充填密度が低いこと、そして環境条件への感度が高いことが挙げられます。またフッ化物コーティングは空気中の湿度曝露に対する耐性が低く、特に厳密に制御された運用条件下ではより複雑な保守管理が必要となります。一方でフッ化物系コーティングとは異なり、イオンビームスパッタリング（IBS）による酸化物コーティングは、紫外線曝露や湿気に対する感度が低いという特徴があります。
これらの酸化物系コーティング、特にイオンビームスパッタリング（IBS）法で成膜されたものは優れた機械的耐久性を示します。これらは耐擦傷性および耐湿性に優れており、最小限のメンテナンスで運用できるため、過酷な環境条件下でも光学性能を維持します。また、私たちが実施した測定結果から、OPTOMANによって開発・製造された誘電体酸化物コーティングは時間経過に対して安定性を保ち、電子ビーム（E-beam）技術で成膜されたフッ化物コーティングよりも高い反射率を示すことが確認されています。

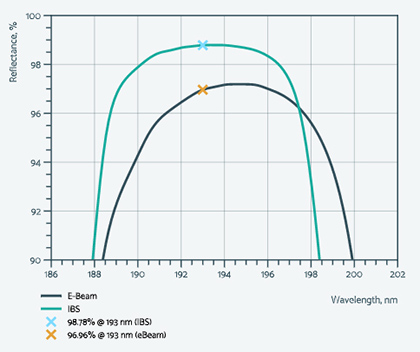

193nmにおける電子ビーム蒸着（E-beam）フッ化物コーティングとIBS酸化物コーティングの反射スペクトル測定の比較について。193nmという波長の精密な特性評価は、標準的な分光器の限界により困難です。OPTOMANでは、深紫外スペクトル評価向けに特化した高精度測定装置である「PhotonRT」（EssentOptics製）を使用しています。これにより、製造全体を通じてコーティング性能の信頼性と一貫した検証が可能となっています。
誘電体
高い反射率
多層膜スタックは誘電体ミラーおよび高反射コーティングを形成し、193nmにおいて最大98?99%の反射率を実現。
動作寿命
LIDT比較の結果、破壊的損傷しきい値は低いにもかかわらず、DUVレーザー照射下における誘電体コーティングミラーの寿命はフッ化物コーティングのものと比べて長いことが示された。
耐久性強化
酸化物コーティングは耐久性に優れ、耐擦傷性および耐湿性を備えており、最小限のメンテナンスで運用可能。厳しい条件下においても光学的な性能（光学特性）を維持。
特別な条件なし
IBS酸化物コーティングは、フッ化物コーティングに比べて紫外線や湿気に対する感度が低い。
フッ化物
広いバンドギャップ
フッ化物材料は酸化物よりも広い電子バンドギャップを有しており、吸収の低減に寄与。
高い破壊的LIDT
フッ化物コーティングは、単一パルスによる破壊的損傷（LIDT）に対して優れた耐性を示す。
低屈折率
フッ化物は薄膜において利用可能な最も低い屈折率を提供し、酸化物のみでは実現できない特定の高性能干渉設計が可能。
熱レンズ効果の低減
低い吸収係数により、高ピークパワーパルス時の熱吸収が最小限に抑えられ、波面の熱歪みが低減。
DUVオプティクスにおける誘電体IBSコーティングの実用的利点
DUV光学素子におけるイオンビームスパッタリング（IBS）酸化物コーティングは、耐久性、耐擦傷性、耐湿性に優れており、最小限のメンテナンスで運用できます。また厳しい条件下でも光学特性を維持するため、精密性が求められるリソグラフィシステムに非常に適しています。さらに取り扱い・洗浄・保管が容易であることから、DUVシステムにおける誘電体光学素子の運用信頼性およびコスト効率の向上に寄与します。特に稼働時間やメンテナンスの予測可能性が重要となる用途において、その利点は顕著です。
取扱指針
IBSコーティングを施した誘電体光学素子は堅牢で取り扱いが容易です。安全な取扱いには、標準的なパウダーフリーのニトリル手袋を使用し、光学素子は非傷性のピンセットまたは手袋を着用した手でエッジ部分を持って操作します。これらのコーティングは機械的耐久性に優れているため、フッ化物コーティング素子のようなより脆弱な代替品と比較して、取扱中の偶発的損傷のリスクを大幅に低減します。
清掃が容易
メンテナンスは容易で扱いにも寛容です。粒子状の汚染物は、清浄で油分を含まないエアまたは窒素ブロワーを用いて除去できます。汚れや残留物については酢酸エチルが有効な溶媒となり、リントフリーのワイプやポリウレタン、ポリエステル、またはマイクロファイバー製の光学スワブを用いて優しく適用します。IBSコーティングはフッ化物コーティング光学素子のようなより繊細なものとは異なり、清掃による損傷に対して高い耐性を示します。
保管の推奨事項
誘電体光学素子は、特別な保管設備を必要としません。元の密封された包装のまま、清浄で乾燥した常温環境に保管するだけで汚染を防ぐことができます。極端な湿度や紫外線への長時間曝露は避けることが望ましいですが、IBS酸化物コーティングはフッ化物コーティングに比べてこれらの影響に対してはるかに鈍感であるため、保管や輸送の管理がさらに簡便になります。
結論
193nm DUVレーザー光学素子に関しては、UVグレードの石英ガラス基板と高度な誘電体コーティングを組み合わせることで、性能、信頼性、製造の再現性において優れたバランスが得られます。フッ化物コーティングは厳密な環境管理や条件付けを必要としますが、誘電体コーティングは実際のDUVレーザーシステムにおいて、堅牢で長期にわたる信頼性を提供します。
イオンビームスパッタリング（IBS）技術を用いて成膜されたこれらのコーティングは、優れた耐久性、耐擦傷性、環境安定性を示し、高スループットのレーザーリソグラフィシステムに理想的に適しています。適切な材料選択とコーティング設計により、石英ガラス光学素子は光学性能および長期的なシステム信頼性の両面において、ArFエキシマレーザーシステムの厳しい要求に安定して対応できる体制が整っています。
