ローコスト・コンパクト
CW狭線幅OEMレーザーモジュール
『NLSO』『NLMO』

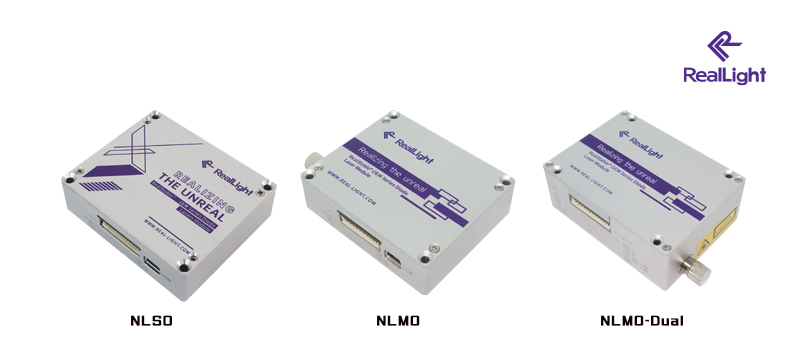

コンパクトで組み込みやすいデザインの狭線幅レーザーモジュールをRealLight社が開発しました。横モードシングルで空間出力の「NLSO」シリーズ、高出力でマルチモードファイバ出力の「NLMO」、波長切り替え可能な「NLMO-Dual」のラインアップです。波長は532nmから1064nmのレンジで様々なモデルを取り揃えています。NLSOは最大300mW、NSMOは800mWまで提案可能です。レーザーの制御はUSBまたはI/Oピンを介して行います。組み込み容易な本シリーズはお求めやすい価格設定のため、多くの産業用途にて世界中で採用されています。
メーカー
Beijing RealLight Technology（中国）
特徴
- 波長：532nm・638nm・785nm・808nm・830nm・981nm・1064nm
- 平均パワー：100〜800mW
- 線幅：0.1〜0.3nm
- 組み込みやすいコンパクトデザイン
- 低い電力消費量 < 5W
- USBまたはI/Oピンによる制御
仕様
NLSOシリーズ：空間出力・横モードシングル
| 波長 | 532 nm | 785 nm | 1064 nm |
|---|---|---|---|
| パワー | 100 mW | 100 mW | 300 mW |
| 波長公差 | ±0.5 nm | ||
| 線幅 | <0.1 nm | ||
| 出力安定性 (typ., @4h) | <3 % (RMS) | <2 % (RMS) | |
| 波長安定性 (typ., @4h) | ±5 pm | ±7 pm | |
| サイドモード抑圧比 | 35〜45 dB | ||
| 駆動ケース温度 | 10〜35 ℃（ヒートシンク必要） | ||
| 重量 | <150 g | ||
| 寸法 (W×L×H) | 76.2×63.5×22 mm | ||

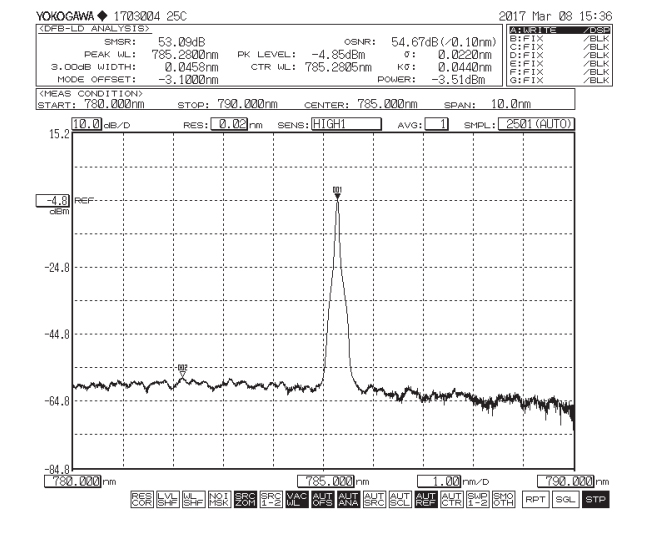

785nm光スペクトル（SMSR >40 dB）

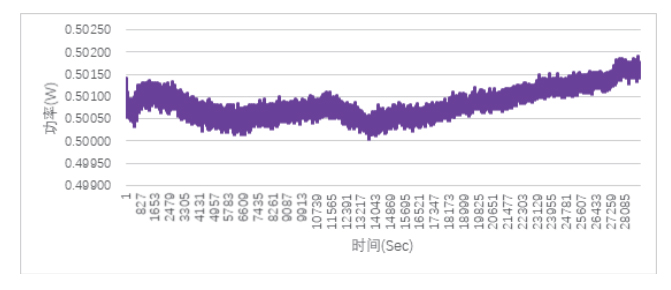

785nm出力安定性（4時間）
NLMOシリーズ：マルチモードファイバ出力
| 波長 | 532 nm | 638 nm | 785 nm | 808 nm | 830 nm | 981 nm | 1064 nm |
|---|---|---|---|---|---|---|---|
| パワー | 100 mW | 500 mW | 500 mW | 600 mW | 500 mW | 800 mW | 800 mW |
| 波長公差 | ±0.5 nm | ||||||
| 線幅 | <0.1 nm | <0.3 nm | <0.1 nm | <0.3 nm | <0.1 nm | ||
| 出力安定性 (typ., @4h) | <3 % (RMS) | <2 % (RMS) | |||||
| 波長安定性 (typ., @4h) | ±5 pm | ±7 pm | |||||
| サイドモード抑圧比 | - | >35 dB | >40 dB | ||||
| 駆動ケース温度 | 10〜35 ℃（ヒートシンク必要） | ||||||
| 重量 | <150 g | ||||||
| 寸法 (W×L×H) | 76.2×63.5×22 mm | ||||||
NLMO-Dualシリーズ：2波長切り替え・マルチモードファイバ出力
| 波長 | 784 / 785 nm | 785 / 1064 nm | ||
|---|---|---|---|---|
| パワー | 500 mW | 500 mW | 500 mW | 800 mW |
| 波長公差 | ±0.5 nm | |||
| 線幅 | <0.1 nm | |||
| 出力安定性 (typ., @4h) | ±2 % | |||
| 波長安定性 (typ., @4h) | ±7 pm | |||
| サイドモード抑圧比 | 40 dB | |||
| 駆動ケース温度 | 10〜35 ℃（ヒートシンク必要） | |||
| 重量 | <150 g | |||
| 寸法 (W×L×H) | 86×63.5×32 mm | |||

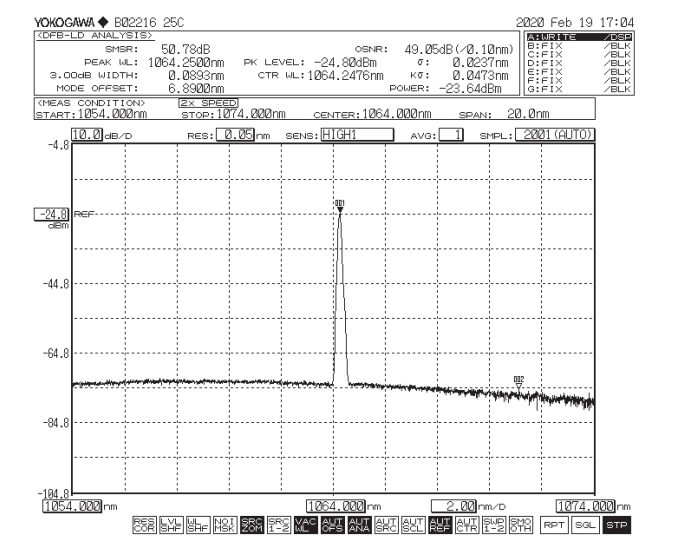

1064nm光スペクトル（SMSR >40 dB）
