波長1.5µm・最大1/10,000,000
パルスピッカー
『OPP-AO』
PriTelのコンパクトのパルスピッカー「OPP-AO」シリーズは、シングルパルスをパルストレインから抽出できるデバイスです。AO変調器が内蔵されており、レーザーと光パッチコードで接続しピッキング比率を設定して使用します。外部信号への同期も可能です。ドライバ回路内のカウントダウンプリスケーラが出力パルスを選定、プリセットディレイ機能が電気パルスと光パルスの位相を制御します。低い挿入損失、>40dBの高い消光比を誇ります。研究開発、光スイッチ、光周波数コム、ファイバーレーザー開発などの用途に広く使われています。
メーカー
PriTel（アメリカ）
仕様
| モデル | OPP-AO-1550 | OPP-AO-1550-USB |
| 波長 | 1550 nm band | |
| 挿入損失 | < 6 dB (for picked pulse) | |
| 入力繰り返し周波数 | ≦ 40 MHz | |
| 出力繰り返し周波数 | Input divided by 2N | Input divided by 4 to 10,000,000 |
| ピッキング率 | 1 in 2N | 1 in 4 to 1 in 10,000,000 |
| 消光比 | > 40 dB ((>20 dB for immediate neighboring blocked pulse) |
|
| 外部同期 | 可能 | |
| 入出力ファイバ | PM – Key aligned to slow axis | |
| 最大入力パワー | 100mW | |
カタログ
実機写真・データ

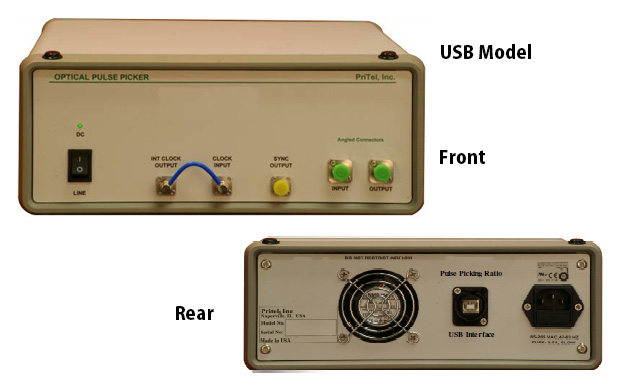

USBモデル外観
1/10 パルスピッキング
1/10,000,000 パルスピッキング
