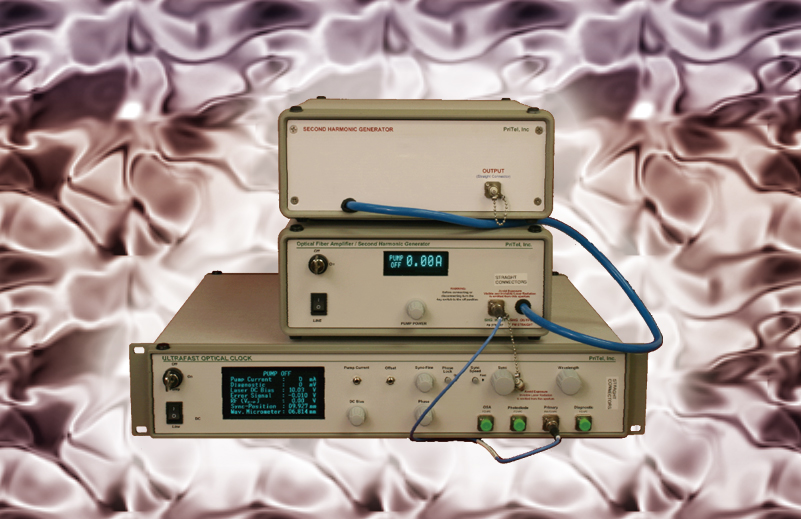

波長780nm・GHz繰り返し
超高速ファイバーレーザー
『UOC-SHG』

Ultrafast Optical Clock

PriTelの超高速光クロック「UOC」シリーズは、Max. 40GHzの繰り返しまで可能なピコ秒アクティブモードロックのファイバーレーザーです。今回は波長変換ユニット(アンプ内蔵)と組み合わせて780nmの波長を出力するモデルのご紹介です。メインの出力ポートはEDFA内蔵オプションを付けて>500mWの平均パワーを実現している一方、他4つの光出力ポートを有しています。ラボユースには最適な1台です。

メーカー

PriTel(アメリカ)

特徴

仕様

繰り返し周波数 0.5, 1, 2.5, 0.5-10, 0.5-20, 40 GHz, tunable
平均パワー > 500 mW (EDFAオプションを付けた場合)
パルス幅 1.2 - 12 ps (バンドパスフィルタ 0.6 - 8 nm)
波長 765 nm – 780 nm
偏光消光比

22 dB

タイミングジッター

< 50 fs (limited by external RF clock)

外部入力RFパワー 1.6 - 20 V
光コネクタ FC/APC (空間出力オプションあり)
基本波ユニット寸法・重量 9 cm x 48 cm x 38 cm / 15 kg

カタログ

pdf SHGユニット

pdf THGユニット

pdf UOC-1.5µm

pdf UOC-1µm

pdf 光アンプ

pdf 光クロックマルチプライヤ

pdf パルスピッカー

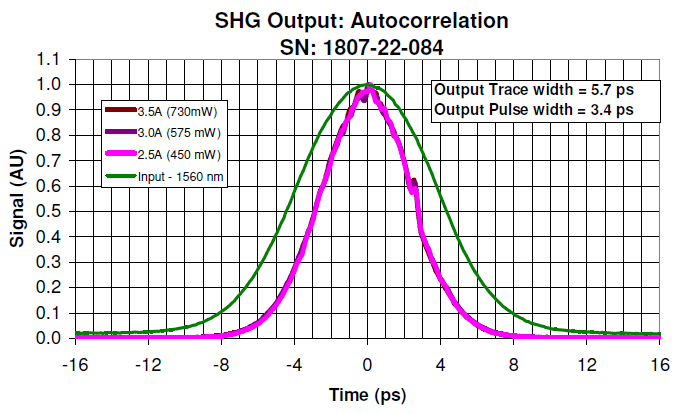

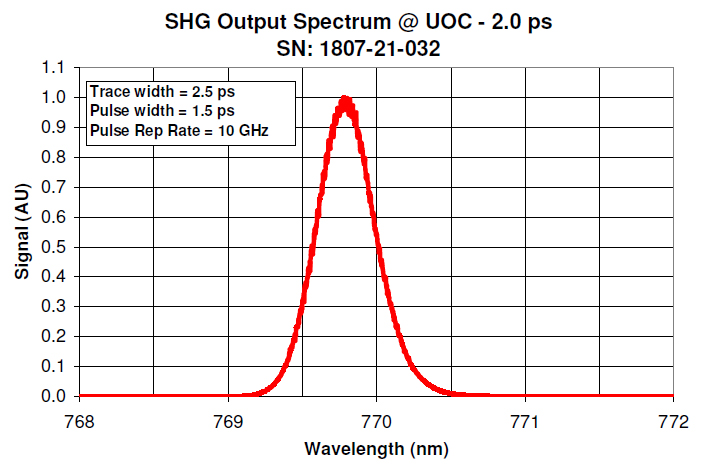

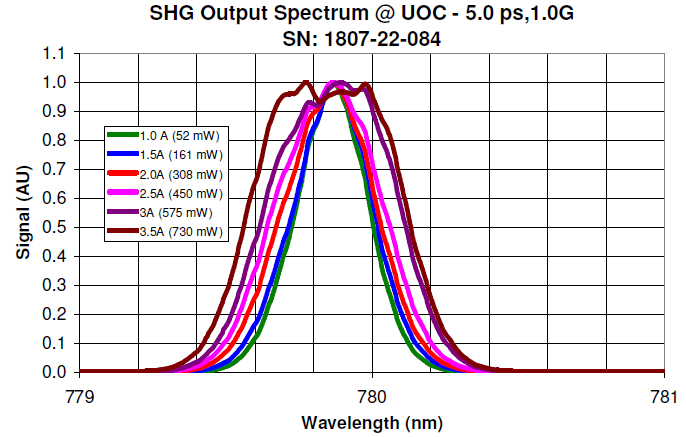

実機写真・データ

1

2

3

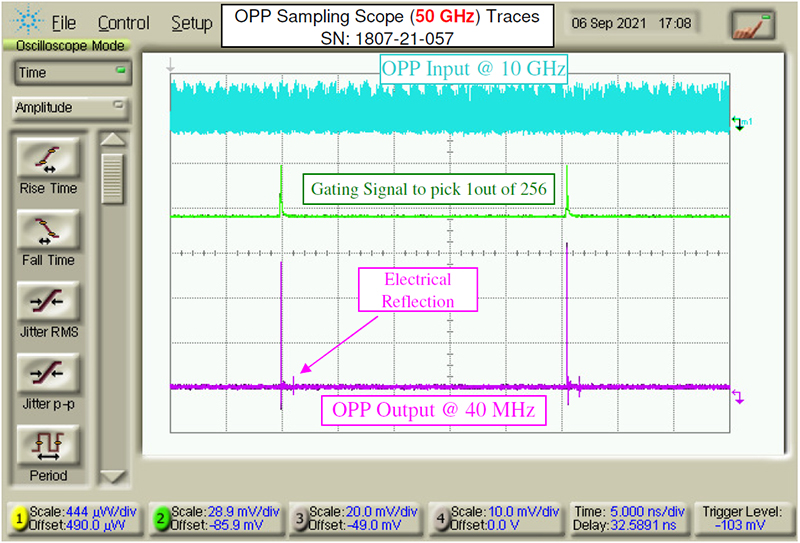

パルスピッカーと組み合わせ 10GHz → 40MHz
RF

YouTube動画

【PriTel】超高速ピコ秒レーザー「UOC」:6.4GHzオペレーション
