繰り返し20 GHz
超高速ファイバーレーザー
『UOC-0.5-20G』
PriTelの超高速光クロック「UOC」シリーズは、Max. 40GHzの繰り返しまで可能なピコ秒アクティブモードロックのファイバーレーザーです。今回は500MHzから20GHzまでのモデルです。メインの出力ポートはEDFA内蔵オプションを付けて>200mWの平均パワーを実現している一方、他4つの光出力ポートを有しています。ラボユースには最適な1台です。
メーカー
PriTel（アメリカ）
特徴
- 繰り返し可変 500MHz 〜 20GHz
- EDFA内蔵 > 200mW
- 5つの光出力ポート（メイン[PM]・OSA・PD[PM]・モニター[PM]・診断
- パルス幅可変 1.6〜12ps（バンドパスフィルタが複数必要）
仕様
| 繰り返し周波数 | 0.5 - 20 GHz, tunable |
|---|---|
| 平均パワー | > 200 mW (260 mW @ 20 GHz） |
| パルス幅 | 1.2 - 12 ps (バンドパスフィルタ 0.6 - 8 nm) |
| 波長 | 1530 nm – 1565 nm |
| 偏光消光比 | 22 dB |
| タイミングジッター | < 50 fs (limited by external RF clock) |
| 外部入力RFパワー | 1.6 - 20 V |
| 光コネクタ | FC/APC (PMはメイン・PD・モニター) |
| 寸法・重量 | 9 cm x 48 cm x 38 cm / 15 kg |
カタログ
実機写真・データ

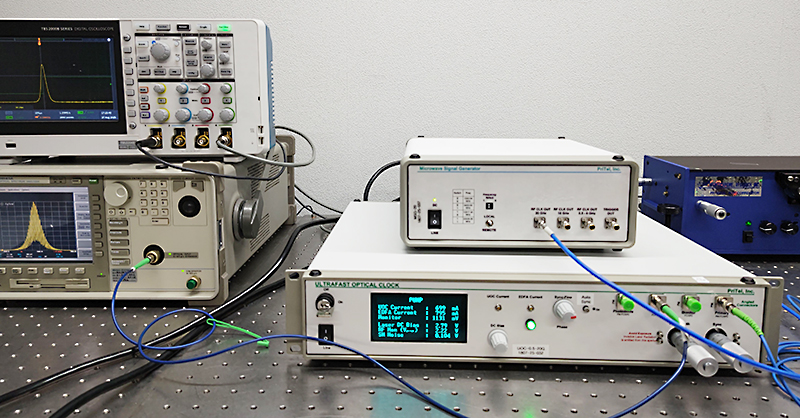

フロントパネル

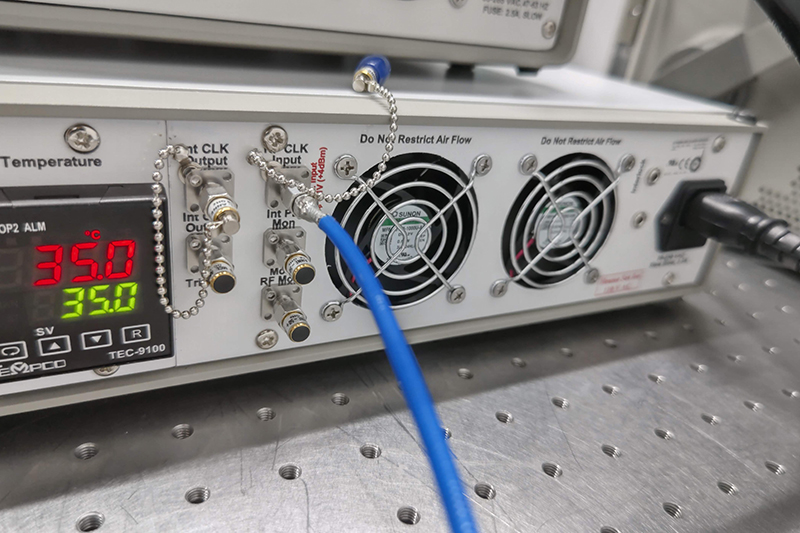

リアパネル

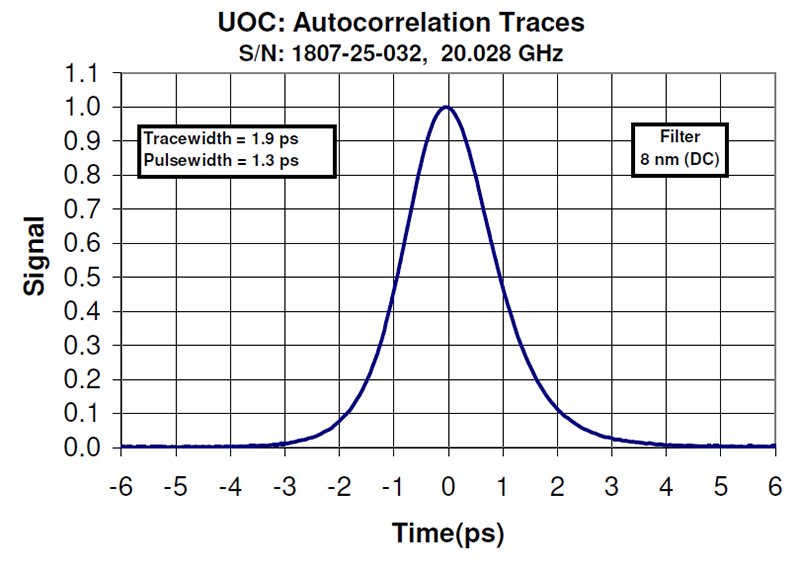

20GHz・8nmフィルタのオートコリレーション

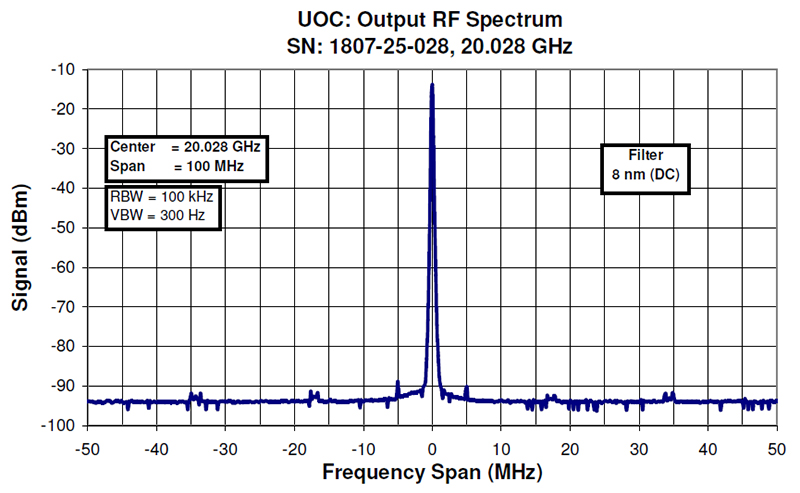

RFスペクトル

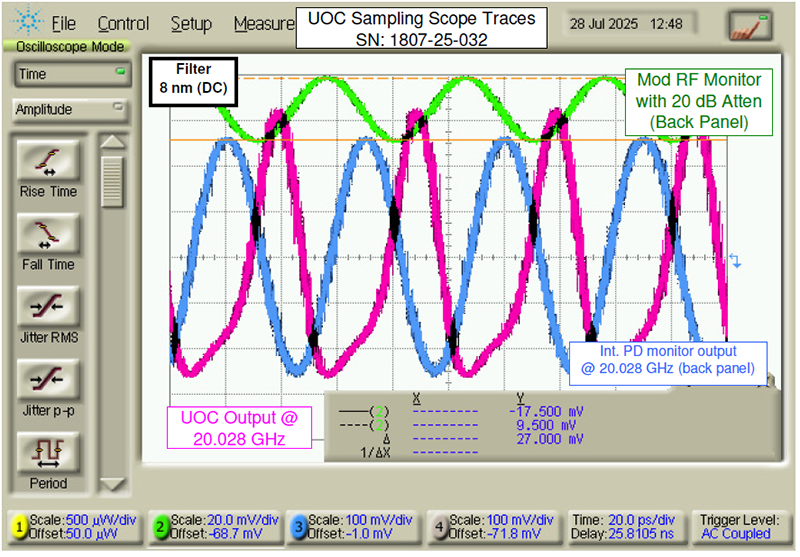

サンプリングスコープトレース
20GHz・8nmフィルタのパルス幅

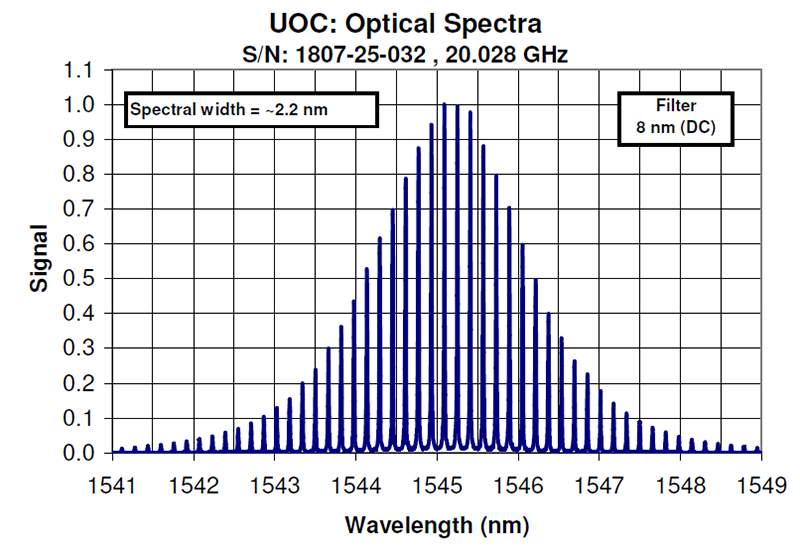

20GHz・8nmフィルタの光スペクトル
YouTube動画
【PriTel】超高速ピコ秒レーザー「UOC」：外部RFクロック同期オペレーション
