波長670-1120nm・500-400mW
テーパーアンプモジュール
『Serval - µTA』

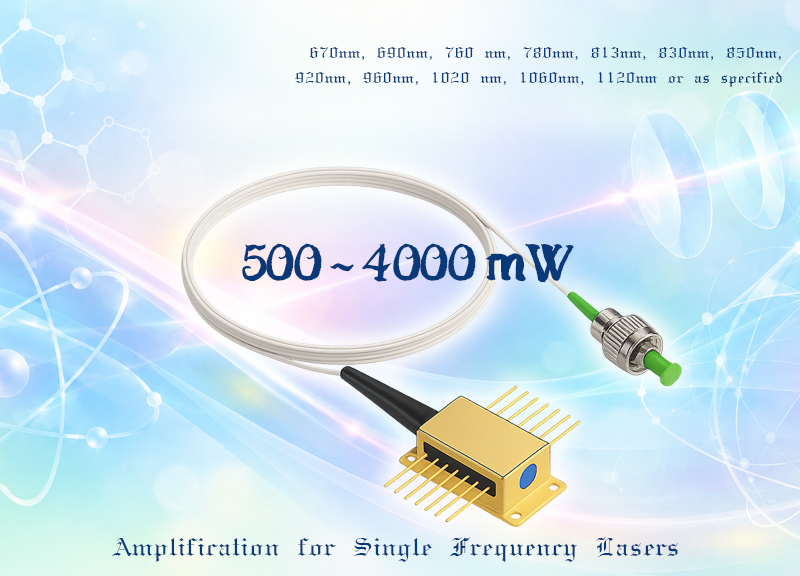

Sacher Lasertechnik社の「Serval」は、単一周波数レーザーの増幅に開発されたテーパーアンプモジュールです。マスターレーザーからの光信号を増幅し、波長に応じて500 mW～4 Wの高出力を実現します。670 nmから1120 nmまでの幅広い波長に対応し、用途に応じた波長の指定も可能です。サイドモード抑圧比は一般的なECDL使用時に40 dB以上、ビーム品質はM²＜1.5を達成し、優れた光学特性を備えています。必要なシード光パワーはモデルに応じて10～50 mWで、分光、原子物理、量子光学など、高出力かつ高品質なレーザー光が求められる研究・計測用途に適しています。コンパクトなサイズは装置組み込みに適しており、産業用途に大きな可能性を秘めております。
メーカー
Sacher Lasertechnik （ドイツ）
特徴
- 波長670～1120nm・およびカスタム対応
- 増幅後500～4000mWパワー
- コンパクトなバタフライパッケージ
- 単一周波数レーザーの増幅
- サイドモード抑圧比 > 40dB
仕様
| パワー | 500 mW .. 4000mW (depending on wavelength) |
|---|---|
| 波長 | 670nm, 690nm, 760 nm, 780nm, 813nm, 830nm, 850nm, 920nm, 960nm, 1020 nm, 1060nm, 1120nm or as specified |
| 線幅 | depending on Master laser |
| サイドモード抑圧比 | > 40 dB for a normal ECDL |
| ビーム径 @100cm | 1.8 .. 2.2 mm x 1.8 mm .. 2.2 mm |
| ビーム広がり角 | < 2.5 mrad |
| ビーム品質 | M2 < 1.5 (depending on seed conditions) |
| 偏光 | TE |
| 入力パワーレンジ | 10 mW .. 50mW (depending on model) |
カタログ
データ

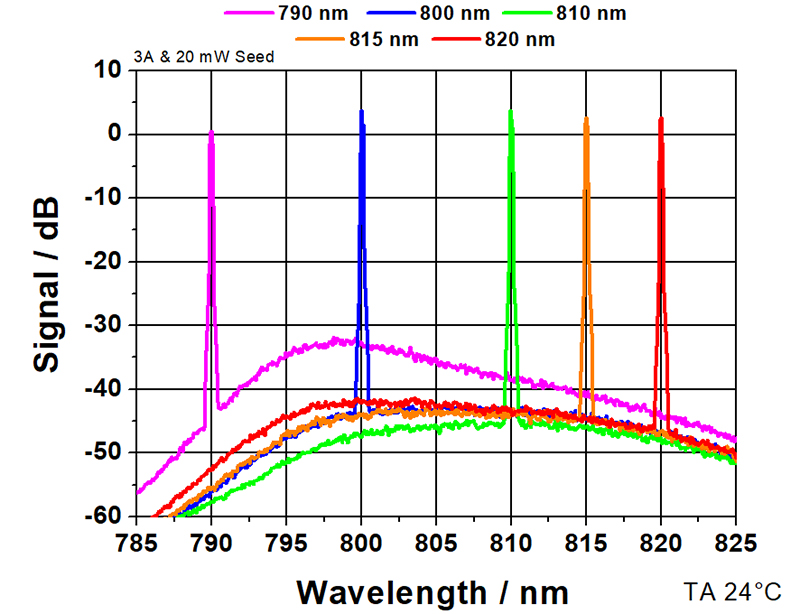

サイドモード抑圧比 vs 波長

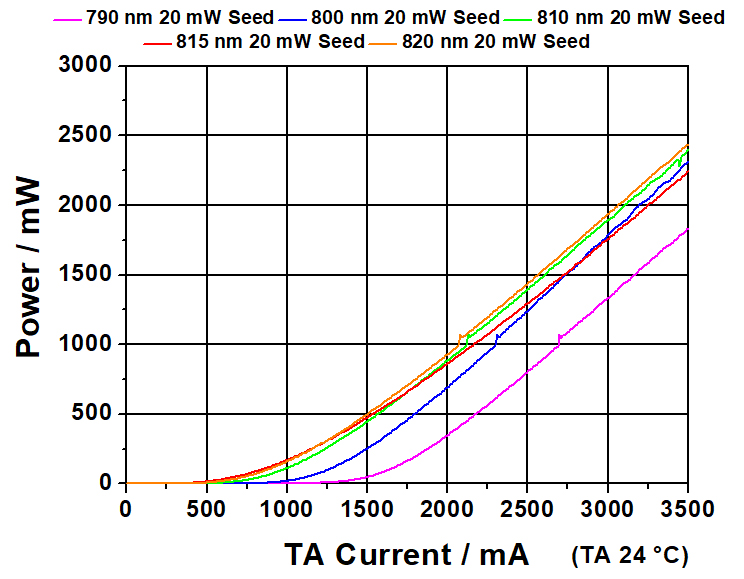

パワー vs 電流値

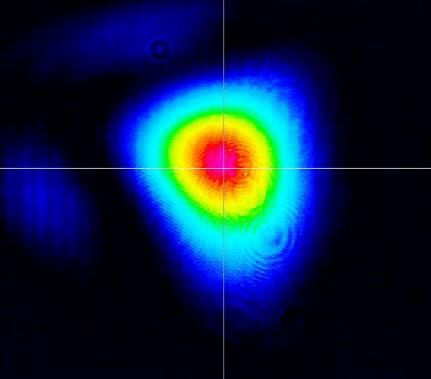

ビームプロファイル @ 100cm
