5~25 Wモデル

L15

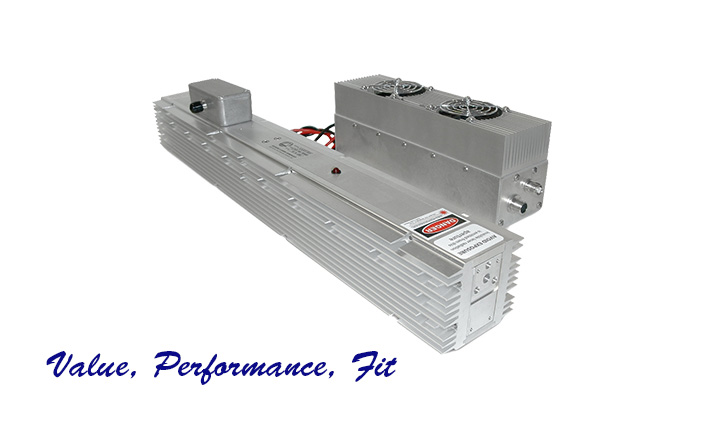

L15 picture

製品の価値と性能に焦点を当てた時、L15は今日の生産現場へこれら両方を提供していると言えます。L15のキャビティはM2=1.1の真円に近いビームを発振できるよう特別にデザインされています。この理想的なビームは最小レベルのマーキングが可能であり、1D・2Dバーコードの鮮明さ・可読性を最大レベルまで引き上げています。スペースが限られていたりスピードが重要なケースの場合、システムインテグレータは妥協すること無くL15を使ってデザインすることができます。

同じサイズでスーパーパルスモードの「P」モデル、CW/スーパーパルス両駆動の「D」モデルがあります。スーパーパルスはセラミックのような硬いワークに向いており、高いピークパワーはポリカーボネートのような材料に対して熱影響部(HAZ, heat-affected zone)を最少限に抑える事ができます。

Features

  • 産業向け低出力モデルのベスト
  • CW、パルス、デュアル駆動
  • ライバル品を凌ぐ性能

オプション

  • 直線偏光
  • 水冷
  • リアルタイムパワーモニター
  • 9.3µmまたは10.2µm波長での最適化
  • アイソトープガス充填

L15ベースモデルの特長

  • 15 W CW
  • 完璧に近いビーム品質 M2=1.1
  • 業界が認めた信頼性

L15P(パルス)の特長

  • 30 Wまで引き上げられたピークパワー
  • 100 µsまで短縮された立ち上がり・立ち下がり時間

L15D(デュアル駆動)の特長

  • 1台でL15とL15Pの両方の機能
  • CWで15 Wの出力・最大ピークパワー30 W

仕様

モデル L15 L15P
(スーパーパルス)
供給電圧 36 V 48 V
供給電流 7 A 5 A
パワー 15 W 30 W (peak power)
M2 1.1
ビームウエスト 2.4 mm
ビームウエスト位置 出力カプラー
ビーム拡がり角(全角) 5.5 mrad
パワー安定度 +/- 10 %
波長 10.6 µm around
立上がり/立下り時間 200 µs 100 µs
冷却要件 空冷
偏光 ランダム
レーザーサイズ L 20 x W 2.8 x H 3.8 inch (L 508 x W 71 x H 97 mm)
RFドライバーサイズ L 9.6 x W 2.7 x H 3.4 inch (L 244 x W 69 x H 86 mm)
