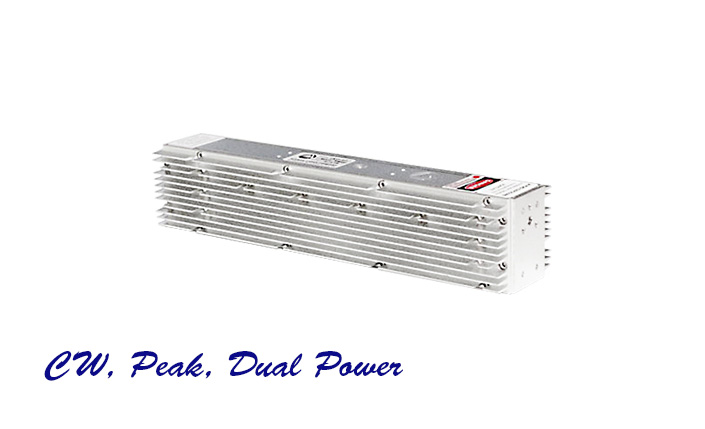

今日の生産ラインの環境で、工場のスペースは総コストの中で多くの割合を占めます。狭いスペースで高性能が求められるOEM生産設備にとって、L5はCWまたはスーパーパルス、またはその両方を実現できるモデルです。24時間駆動の要求を満たすために設計され、スクリーンから薄膜のアブレーションまたは2Dバーコードをレンズボックスに行うパッケージング工程などのスマートフォン生産ラインにおいて、L5ファミリーは最適なソリューションです。
スーパーパルス(P)オプションが付いたL5Pは、ピークパワーを5Wから20Wに引き上げ、立ち上がり/立ち下がり時間を100µsまで引き下げます。CWとより高いピークパワーが必要であれば、お
よびDC電源を変える事によりCWとスーパーパルスのデュアル駆動ができる(D)オプションがご利用いただけます。
Features
- 小型サイズでのバーコードマーキング・物質加工
- ピーク20Wを生み出すスーパーパルスオプション
- 完璧なビーム品質
オプション
- 直線偏光
- 水冷
- リアルタイムパワーモニター
- 9.3µmまたは10.2µm波長での最適化
- アイソトープガス充填
L5ベースモデルの特長
- 5 W CW
- 完璧に近いビーム品質 M2=1.1
- 安定度±10%
L5P(パルス)の特長
- 20 Wまで引き上げられたピークパワー
- 100 µsまで短縮された立ち上がり・立ち下がり時間
L5D(デュアル駆動)の特長
- 1台でL5とL5Pの両方の機能
- CWで5 Wの出力・最大ピークパワー20 W
仕様
モデル | L5 | L5P (スーパーパルス) |
供給電圧 | 28 V | 48 V |
供給電流 | 7 A | 5 A |
パワー | 5 W | 20 W (peak power) |
M2 | 1.1 | |
ビームウエスト | 2.4 mm | |
ビームウエスト位置 | 出力カプラー | |
ビーム拡がり角(全角) | 5.5 mrad | |
パワー安定度 | +/- 10 % | |
波長 | 10.6 µm around | |
立上がり/立下り時間 | 200 µs | 100 µs |
偏光 | ランダム | |
冷却要件 | 空冷 | |
レーザーサイズ | L 12 x W 1.5 x H 3 inch (L 305 x W 38 x H 76 mm) | |
RFドライバーサイズ | L 9.6 x W 2.7 x H 3.4 inch (L 244 x W 69 x H 86 mm) |
