～1 Wモデル

L4

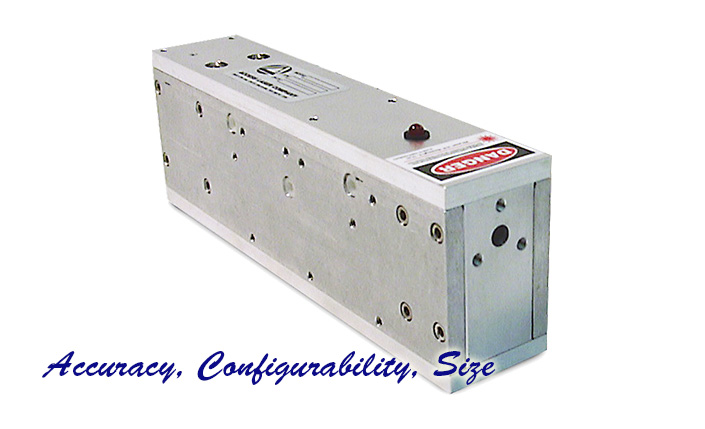

L4 picture

サイズは小さいがその性能面では大きな存在感を示すL4ファミリーは、コンパクトサイズで高い精密性とローパワーが必要なアプリケーションにおいて、最適なソリューションになります。 L4のキャビティはM2=1.1の真円に近いビームを発振できるよう特別にデザインされました。薄膜加工や干渉計測定、分光などの高い精密性が必要なアプリケーションは、小さなコスト効率の 良い筐体で必要な仕様を実現しました。

高い安定性が必要な場合は、安定度±2%のL4Sがお薦めです。さらにLine Trackerオプションを追加すると、ラインホップなし、安定度±1%が可能になり、単一波長で高い出力安定度の参照光を生み出します。

単一波長が必要なアプリケーションにおいて、L4Gは世界一小型な産業向け波長可変CO2レーザーです。9.3 µmから10.8 µmのレンジをグレーティングで可変、空冷といった特徴を持つL4Gは、最先端技術を駆使したラボ機器です。

他の特別な要求がありましたらお気軽にご相談下さい。高い技術力を持つメーカーのエンジニアがその可能性を検討致します。

Features

  • 世界唯一の1W産業向けCO2レーザー
  • 高安定モデル L4S
  • 9.3µm – 10.8µmレンジのグレーティング波長可変　L4G

オプション

  • 直線偏光
  • 水冷
  • リアルタイムパワーモニター
  • 9.3µmまたは10.2µm波長での最適化
  • アイソトープガス充填

L4ベースモデルの特長

  • 1 W CW
  • 完璧に近いビーム品質　M2=1.1
  • 小型サイズで大きなパフォーマンス

L4Sの特長

  • ±2%の高安定度
  • 10.3µm – 10.8µmの波長可変

L4Gの特長

  • L4の機能を波長可変にて実現
  • 波長可変レンジ9.3µm – 10.8µm

仕様

供給電圧 12 V
供給電流 3 - 4A
パワー 1 W
M2 1.1
ビームウエスト 2.4 mm
ビームウエスト位置 出力カプラー
ビーム拡がり角（全角） 5.5 mrad
パワー安定度 +/- 15 %
波長 10.3 - 10.8 µm
立上がり/立下り時間 200 µs
偏光 ランダム
冷却要件 空冷
レーザーサイズ L 12.5 x W 1.5 x H 2.5 inch （L 318 x W 38 x H 64 mm）
RFドライバーサイズ L 9.6 x W 2.7 x H 3.4 inch （L 244 x W 69 x H 86 mm）
