波長可変モデル

L4G

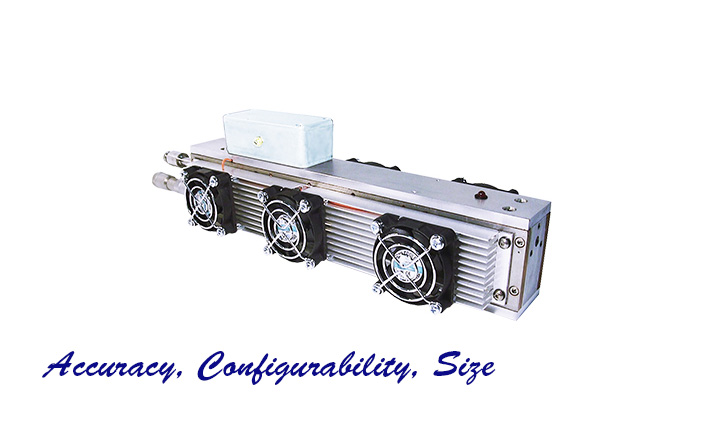

L4G picture

波長可変モデルのラインアップの中のベストセリングモデルです。最大発振ラインで200 mWのパワーになります。マイクロメーターにより任意の波長を出力できます。光学素子の評価、計測用光源など多くの用途で使用されております。

Features

  • 世界唯一の1W産業向けCO2レーザー
  • 高安定モデル L4S
  • 9.3µm – 10.8µmレンジのグレーティング波長可変　L4G

オプション

  • 水冷
  • リアルタイムパワーモニター
  • アイソトープガス充填

L4ベースモデルの特長

  • 1 W CW
  • 完璧に近いビーム品質　M2=1.1
  • 小型サイズで大きなパフォーマンス

L4Sの特長

  • ±2%の高安定度
  • 10.3µm – 10.8µmの波長可変

L4Gの特長

  • L4の機能を波長可変にて実現
  • 波長可変レンジ9.3µm – 10.8µm

仕様

供給電圧 12 V
供給電流 2A
パワー 200 mW at the strongest line
M2 1.2
ビームウエスト 2.4 mm
ビームウエスト位置 出力カプラー
ビーム拡がり角（全角） 5.5 mrad
パワー安定度 +/- 10 %
波長 9.3 - 10.8 µm
発振ライン数（typ.） 30
偏光 直線　（vertical）
冷却要件 空冷
レーザーサイズ L 12.5 x W 3 x H 2.5 inch （L 318 x W 76 x H 64 mm）
RFドライバーサイズ L 9.6 x W 2.7 x H 3.4 inch （L 244 x W 69 x H 86 mm）

YouTube動画

L4G-WCCL

YouTube動画

「L4G」のグレーティング微調整
