半導体業界向けIBSコートオプティクス
半導体は現代の電子機器の基盤であり、より小型で高速、かつ高効率なデバイスを可能にしています。この進歩の実現は、高度なフォトリソグラフィやレーザー加工技術に依存しており、そこでは光学技術がスループット（処理能力）、効率、コストを左右する決定的な役割を果たしています。
ArF（193nm）、KrF（248nm）、XeCl（308nm）などのエキシマレーザー、あるいはEUVレーザーシステムに携わるエンジニアにとって、その課題はよく知られています。従来のコーティングや基板はUV（紫外線）曝露によって劣化しやすく、湿気の影響を受けやすいうえ、洗浄サイクルにも限界があります。OPTOMANのホワイトペーパー「193nmにおける誘電体酸化物とフッ化物の深紫外コーティングの比較」で示されているように、フッ化物コーティングはDUV（深紫外）波長において優れた透過性を持つものの、湿気への感受性の高さや、厳密に管理された環境への依存性により、実用性は大きく制限されます。実際の運用環境では、このような光学部品は通常、性能が低下し始めるまでに数回の洗浄サイクルしか耐えられず、その結果、ダウンタイムの増加や交換頻度の上昇を通じて、生産効率に直接的な影響を与えます。
メーカー
OPTOMAN（リトアニア）
深紫外オプティクス
深紫外（DUV）波長はフォトリソグラフィやその他の半導体レーザープロセスにおいて不可欠であり、特にArFエキシマレーザー（193nm）や周波数変換された固体レーザー（206/213nm）で重要な役割を果たします。これらの波長域で使用される光学素子は、損傷閾値の低さ、カラ―センター形成による劣化、そしてフッ化物ベースのコーティングを用いた場合の寿命の短さといった、特有の課題に直面します。

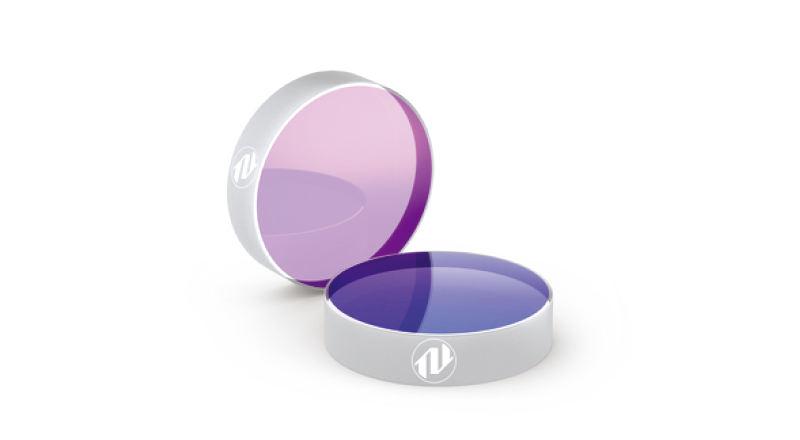

OPTOMANのIBSコーティングされたDUV光学素子は、これらの制約に対応します。酸化物ベースのIBSコーティングと高純度基板を組み合わせることで、数十億回のパルス照射後でも反射率を維持し、劣化に強い特性を実現しています。以下の比較では、193nmにおける従来の電子ビーム蒸着（E-Beam）によるフッ化物コーティングと、OPTOMANのIBS酸化物コーティングとの反射率性能の違いを示しています。
193 nmにおける電子ビーム蒸着（E-beam）フッ化物コーティングとIBS酸化物コーティングの反射スペクトル測定の比較について。193nmという波長の精密な特性評価は、標準的な分光器の限界により困難です。OPTOMANでは、深紫外スペクトル評価向けに特化した高精度測定装置である「PhotonRT」（EssentOptics製）を使用しています。これにより、製造全体を通じてコーティング性能の信頼性と一貫した検証が可能となっています。
OPTOMANのIBSコーティングDUVミラーに対して、約100 mJ/cm2のフルエンス、193 nm、約50億パルスの条件で実施された寿命試験では、正規化反射率の低下は0.5％未満であることが確認されました。これは、長期にわたる半導体レーザー運用において卓越した安定性を示しています。比較として、同様の試験条件における従来のフッ化物ベースコーティングでは、通常数％程度の反射率低下が見られ、試験パルス数の一部に達する前に性能限界に至ることが多いとされています。この結果は半導体用途において直接的な利点をもたらします。すなわち、IBSコーティングされたDUVミラーは、メンテナンス間隔の延長、部品交換頻度の低減、そして数十億パルスにわたる安定した光学性能の維持を実現します。
308nmエキシマレーザー用高性能サファイアウィンドウ

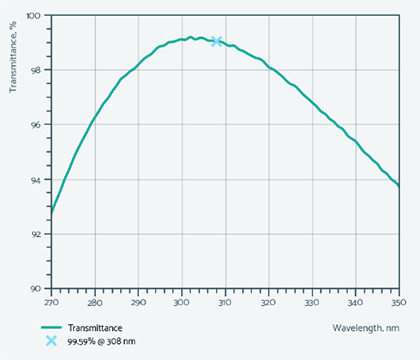

OPTOMANの308nmサファイアウィンドウは、高精度なIBS反射防止（AR）コーティングが施されており、高い透過率、紫外線劣化への耐性、そして優れた洗浄耐久性を実現しています。数回のメンテナンスサイクルで性能が低下する一般的な光学素子とは異なり、これらのウィンドウは長期間にわたって性能を維持します。その結果、交換頻度の低減、ダウンタイムの最小化、そしてLTPSアニール、レーザーリフトオフ、層転写といった要求の厳しいエキシマレーザー用途において、信頼性の高い運用を可能にします。
【仕様例】
基板材料：UV-grade sapphire
直径：60.0 mm +0/-0.1 mm
厚さ：5.0 mm +/-0.1 mm
ウェッジS1：<10 arcsec
有効径：>85%
表面品質・ S1/S2：MIL 20/10 S/D
透過波面歪み：λ/6 PV @633nm
保護面取り：0.4 ?±0.1 mm at 45°
欠け：<0.2 mm stoned
コーティング(IBS)：
S1：AR≦0.2% @308nm; AOI=0
全体透過率 >98.5%
S2：AR≦0.2% @308nm; AOI=0
標準波長（1030nm・515nm・343nm）
1030 nm、515 nm、および343nmの光学素子はOPTOMANの主力製品であり、すでに半導体市場全体で実績のある大量生産対応のソリューションです。受賞歴のある非劣化IBSコーティングを備え、長期にわたって安定した性能と延命された寿命を実現し、レーザーシステムメーカーがメンテナンスの削減、稼働時間の向上、そして総所有コストの低減を達成するのに貢献します。
半導体用途向け波長板
偏光制御はリソグラフィからウエハ検査に至るまで、多くの半導体プロセスにおいて重要です。OPTOMANの新世代「SuperHero Power」IBS波長板は、優れたレーザー損傷閾値と高精度なリターダンス許容差を備え、ゼロ次・エアスペース設計により高い精度と長期安定性を実現しています。半導体レーザーシステムにおける偏光管理に非常に魅力的な選択肢です。
プロセスチャンバー用ウィンドウ
OPTOMANはすぐに装置へ組み込み可能なIBSコーティング済みプロセスチャンバー窓アセンブリを提供しており、OEMや装置メーカーにおけるBOM（部品表）の削減、組立の複雑さの低減、そしてインテグレーション時間の短縮に貢献します。これらのアセンブリは、吸収率が3ppm未満という特性と、1070nmのCW（連続波）において426kW/cm2を超える耐性が実証されており、半導体レーザー加工など、稼働時間と精度が極めて重要な用途において、長寿命・高安定性・高信頼性を実現します。
【仕様例】

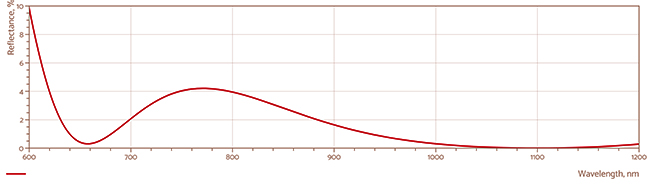

デュアルバンドARコーティング
結論
半導体業界向けレーザーがより高出力化し、より厳しい公差が求められ、さらに長いサービス間隔が期待されるようになるにつれて、光学系が性能と稼働時間の限界を決定する要因となることが多くなっています。従来のコーティングや基板では、特に現代のファブや装置メーカーにおける過酷な紫外線環境や高デューティサイクル条件下で、これらの要求に確実に対応することは困難です。OPTOMANのIBSコート光学素子はこの課題に正面から対応し、193nmから1070nmにわたる重要な波長域において寿命・安定性、そして劣化耐性の面で定量的な改善を実現しています。
ArF深紫外ミラーのように数十億回のパルス後でも反射率を維持するものから、繰り返し洗浄しても性能劣化しない308nmサファイアウィンドウ、さらに1030/515/343nm帯で非劣化性能を持つ光学素子、新世代波長板、そしてすぐに装置へ組み込み可能なチャンバー窓アセンブリに至るまで、OPTOMANは半導体用途における信頼性を追求した幅広い光学製品を提供しています。その結果、交換頻度の低減、ダウンタイムの最小化、そして総所有コストの削減が実現され、半導体装置を常に最大限の性能で稼働させるために設計されたオプティクスとなっています。
