特徴
- 使用温度400℃まで
- 優れた機械的強度と柔軟性
- 高真空環境でもアウトガスなし
- コネクタへのはんだ付け可能（エポキシフリーオプション）
- 金属コートによる効果的な断熱性

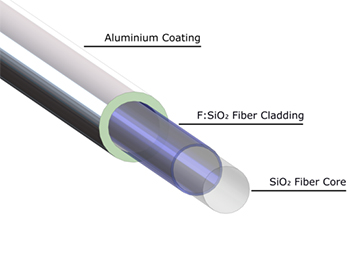

art photonicsのアルミコートシリカファイバは高温、真空などの過酷な環境での用途に最適なソリューションです。アルミコートファイバは、シリカファイバの全ての長所を持っています。ポリマーコートのファイバと比較し、機械的強度や耐疲労特性において優れております。波長透過レンジはUVまたはNIRシリカファイバコアのチョイスによって、220nmから2400nmまでと広範囲に及びます。使用温度レンジは-270℃から400℃まで、湿度は-から100%までになります。
仕様
| 型番 |
タイプ
| コア (µm)
| クラッド (µm)
| コート, Cu(µm)
| NA
|
| 100/110 Al
| Step Index Multimode |
100 ± 2% |
110 ± 2% |
145 ± 5% |
0.22 |
| 200/220 Al
| Step Index Multimode |
200 ± 2% |
220 ± 2% |
270 ± 5% |
0.22 |
| 400/440 Al
| Step Index Multimode |
400 ± 2% |
440 ± 2% |
535 ± 5% |
0.22 |
| 600/660 Al
| Step Index Multimode |
600 ± 2% |
660 ± 2% |
745 ± 5% |
0.22 |
| 50/125 Al
| Graded Index Multimode |
50 ± 2% |
125 ± 2% |
165 ± 2% |
0.22 |
| 9/125 Al
| Graded Index Multimode |
9 ± 5% |
125 ± 5% |
165 ± 2% |
0.13 |
| コア・クラッド材質 Step Index |
Pure Fused Silica Core / Fluorine Doped Silica Cladding |
| Graded Index |
Germanium Doped Fused Silica Core / Pure Fused Silica |
| ファイバコア（µm） |
9; 50; 62.5; 100; 200; 400; 600 |
| アルミコート厚（µm） |
15 – 150 (depending on fiber diameter) |
| NA |
0.22 ± 0.02 |
| オプションNA |
0.12 ± 0.02 /
0.26 ± 0.02 |
| 使用温度（℃） |
-270 ～ +400 |
| 湿度レンジ |
Up to 100% |
| 曲げ半径 |
200 x fiber outer diameter (short term : 100 x fiber outer diameter) |
| 引っ張り強度（GPa） |
3.5 – 6 |
| ２点引っ張り強度（GPa） |
>10 |
| 耐疲労特性 |
>100 |
アプリケーション
- 高温環境での使用
- 過酷な化学環境での使用
- 耐放射環境デバイス
- オイル・ガス業界向けダウンホールセンシング
- ハイパワーレーザーの光伝送
- メディカル
