特徴
- 3~18µmレンジでの高い透過率
- 9~13µmレンジでの0.2~0.3dB/mの低いロス
- 240~860µmのコアレンジ
- 最小限の経年劣化
- 非吸湿性・無毒性
art photonicsは3~18µmのブロードな透過スペクトルレンジを持つ、独自のテクノロジーを持つ多結晶赤外(PIR)ファイバを開発しました。高性能のPIRコア/クラッドファイバは240~860µmのコア径によって実現されました。継続的に改善を続けられた工程により、卓越した光品質と機械的強度を備えたPIRファイバを提供しております。前述の波長レンジにおいて吸収ピークなしの低いロスにより、PIRファイバは多岐にわたるアプリケーションにおいて最適なソリューションとして位置付けられております。
仕様
型番 |
PIR240/300
| PIR400/500
| PIR600/700
| PIR900/1000 |
タイプ
| Step Index Multimode |
Step Index Multimode |
Step Index Multimode |
Step Index Multimode |
コア径(µm)
| 240±10 |
400±10 |
600±10 |
860±20 |
クラッド径(µm)
| 300+0/-10 |
500+0/-15 |
700+0/-15 |
1000+0/-20 |
保護ジャケット径(µm) | no |
no |
no |
no |
NA
| 0.35±0.05 |
0.35±0.05 |
0.35±0.05 |
0.35±0.05 |
最小曲げ半径(mm) | 45 |
75 |
100 |
150 |

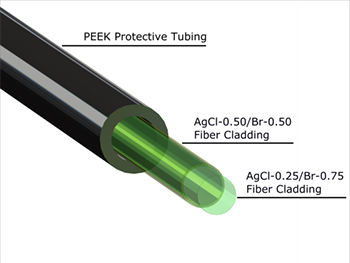

コア・クラッド構成 |
AgCl:AgBr |
スペクトルレンジ |
3 – 18 μm |
コア屈折率指数 |
2.15 |
フレネル反射ロス |
25% |
減衰 at 10.6µm |
0.2 – 0.4 dB/m |
NA |
0.35 +/- 0.05 |
融点 |
410 °C |
使用温度 |
–273 to +140°C |
コア・クラッド径 |
see Parameters of standard Polycrystalline fibers |
CW CO2レーザーによる損傷閾値 |
>12 kW/cm² |
引っ張り強度 |
> 70 MPa |
最小曲げ半径 |
5 x [Fiber Diameter] |
最小弾性曲げ半径 |
150 x [Fiber Diameter] |
アプリケーション
- 中赤外分光
- フレキシブル赤外高温測定
- フレキシブル赤外イメージング
- 量子カスケードレーザーの光伝送
- COレーザー・CO2レーザーの光伝送
