特徴
- 2～18µmレンジでの高い透過率
- ファイバ先端でフレネル反射なし
- 内径500～1000µm
- ダブルポリマーコーティングにより高い柔軟性

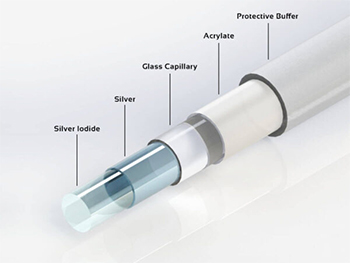

中空シリカ導波路（HWG）の設計は、波長2～18µmの中赤外光を低い発散で伝送することができます。内径500～1000µmで製造されたHWGは高い性能を誇り、ダブルポリマージャケットは高い柔軟性と秀逸の機械的強度を実現しています。フレネル反射なしの低ロス伝送は、中赤外レンジにおいて幅広いアプリケーションに対応します。
仕様
| 型番 |
HWG 500
| HWG 750
| HWG 1000 |
| 内径（µm）
| 500 ± 25 |
750 ± 30 |
1000 ± 30 |
| 外径（µm）
| 650 ± 20 |
950 ± 25 |
1300 ± 25 |
| 保護ジャケット（µm）
| 1000 ± 30 |
1300 ± 50 |
1600 ± 50 |
| 波長10.6µmでのロス（dB/m）
| 0.7 |
0.5 |
0.3 |
| 最小曲げ半径（mm）
| 75 |
100 |
150 |
| ガラス毛管 |
SiO2 |
| フレネル反射ロス |
0% |
| NA |
0.05+/-0.01 |
| 曲げロス φ=400mm |
1 dB |
| 保護ジャケット |
Acrylate + Fluoro polymer |
| 動作温度 |
–50°C to +90°C |
| 最小弾性曲げ半径 |
150 x [Inner Diameter] |
アプリケーション
- 混合ガスのスペクトル分析
- 量子カスケードレーザーの光伝送
- COレーザー・CO2レーザーの光伝送
データシート
中空ファイバカタログ
