特徴
- 1.1～6.5µmレンジでの高い透過率
- 2.5～4.0µm・4.5～5.0µmレンジでの0.2～0.3dB/mの低いロス
- 8～500µmのコアレンジ

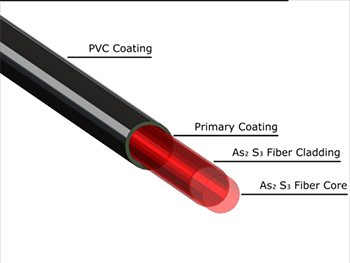

- 高い柔軟性を生み出すダブルポリマーコーティング
カルコゲナイド赤外（CIR）ファイバは1.1～6.5µmの赤外レンジを透過します。高性能のCIRコア/クラッドファイバは8～500µmのコア径によって実現されました。継続的に改善を続けられた工程により、卓越した光品質と機械的強度を備えたPIRファイバを提供しております。前述の波長レンジにおいて吸収ピークなしの低いロスにより、CIRファイバは多岐にわたるアプリケーションにおいて最適なソリューションとして位置付けられております。
仕様
| 型番 |
CIR8/300
| CIR 50/250
| CIR 250/300
| CIR 340/400
| CIR 500/550
|
| タイプ
| Step Index Single-mode |
Step Index Few-mode |
Step Index Multimode |
Step Index Multimode |
Step Index Multimode |
| コア径（µm）
| 8±1 |
50±3 |
250±10 |
340±10 |
500±10 |
| クラッド径（µm）
| 300±15 |
250±10 |
300±15 |
400±15 |
550±15 |
| 保護ジャケット径（µm） | 400±20 |
410 ± 20 |
400 ±30 |
510 ± 30 |
700 ± 30 |
| NA
| 0.25 ± 0.02 |
0.13 ± 0.02 |
0.30 ± 0.03 |
0.30 ± 0.03 |
0.30 ± 0.03 |
| 最小曲げ半径（mm） | 60 |
50 |
60 |
80 |
100 |
| コア・クラッド構成 |
As2S3 |
| スペクトルレンジ |
1.1 – 6.5 μm |
| コア屈折率指数 |
2.42 |
| フレネル反射ロス |
31% |
| 減衰 at 3 - 4 µm & 4.5 - 5 µm |
0.2 – 0.4 dB/m |
| NA |
see Parameters of standard Chalcogenide fibers |
| ガラス転移温度 |
185 °C |
| 使用温度 |
–273°C to +90°C |
| コア・クラッド径 |
see Parameters of standard Chalcogenide fibers |
| 保護ジャケット |
Fluoro polymer + PVC |
| 引っ張り強度 |
> 70 MPa |
| 最小曲げ半径 |
100x [Fiber Diameter] |
| 最小弾性曲げ半径 |
200 x [Fiber Diameter] |
アプリケーション
- 中赤外分光
- フレキシブル赤外高温測定
- フレキシブル赤外イメージング
- 量子カスケードレーザーの光伝送
