特徴
- 使用温度600℃まで
- 優れた機械的強度と柔軟性
- 高真空環境でもアウトガスなし
- コネクタへのはんだ付け可能（エポキシフリーオプション）
- 金属コートによる効果的な断熱性

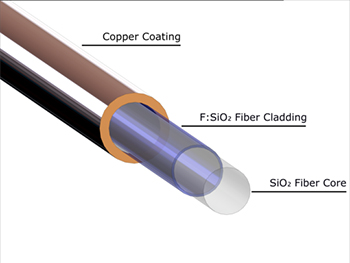

art photonicsの銅合金コートシリカファイバは高温、真空などの過酷な環境での用途に最適なソリューションです。銅合金コートファイバは、シリカファイバの全ての長所を持っています。ポリマーコートのファイバと比較し、機械的強度や耐疲労特性において優れております。波長透過レンジはUVまたはNIRシリカファイバコアのチョイスによって、220nmから2400nmまでと広範囲に及びます。使用温度レンジは-270℃から600℃まで、湿度は-から100%までになります。
仕様
| 型番 | タイプ | コア (µm) | クラッド (µm) | コート, Cu(µm) | NA |
|---|---|---|---|---|---|
| 100/110 Cu | Step Index Multimode | 100 ± 2% | 110 ± 2% | 145 ± 5% | 0.22 |
| 200/220 Cu | Step Index Multimode | 200 ± 2% | 220 ± 2% | 270 ± 5% | 0.22 |
| 400/440 Cu | Step Index Multimode | 400 ± 2% | 440 ± 2% | 535 ± 5% | 0.22 |
| 600/660 Cu | Step Index Multimode | 600 ± 2% | 660 ± 2% | 745 ± 5% | 0.22 |
| 50/125 Cu | Graded Index Multimode | 50 ± 2% | 125 ± 2% | 165 ± 2% | 0.22 |
| 9/125 Cu | Graded Index Multimode | 9 ± 5% | 125 ± 5% | 165 ± 2% | 0.13 |
| コア・クラッド材質 Step Index | Pure Fused Silica Core / Fluorine Doped Silica Cladding |
|---|---|
| Graded Index | Germanium Doped Fused Silica Core / Pure Fused Silica |
| ファイバコア（µm） | 9; 50; 62.5; 100; 200; 400; 600 |
| アルミコート厚（µm） | 15 – 50 (depending on fiber diameter) |
| NA | 0.22 ± 0.02 |
| オプションNA | 0.12 ± 0.02 / 0.26 ± 0.02 |
| 使用温度（℃） | -270 ～ +600 |
| 湿度レンジ | Up to 100% |
| 曲げ半径 | 200 x fiber outer diameter (short term : 100 x fiber outer diameter) |
| 引っ張り強度（GPa） | 3.5 – 6 |
| ２点引っ張り強度（GPa） | >10 |
| 耐疲労特性 | >100 |
アプリケーション
- 高温環境での使用
- 過酷な化学環境での使用
- 耐放射環境デバイス
- オイル・ガス業界向けダウンホールセンシング
- ハイパワーレーザーの光伝送
- メディカル
- ファイババンドル

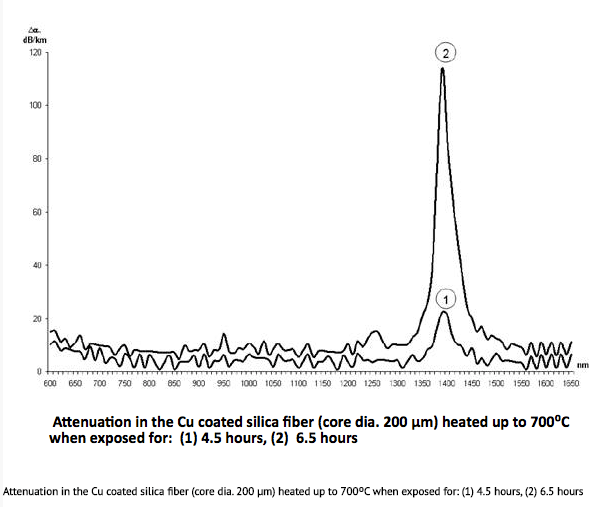

データ
